MINITURBINE
IDROELETTRICHE


DESCRIZIONE

  • Le nostre miniturbine idroelettriche vengono impiegate per la ricarica delle batterie, utilizzate a loro volta per alimentare gli strumenti per il trattamento delle acque e quant’altro necessità di alimentazione elettrica, compatibilmente con la quantità di corrente elettrica prodotta dalla turbina stessa.
  • Possono essere utilizzate anche in abbinamento ad un impianto fotovoltaico.


SCHEDA TECNICA

  • SMALL

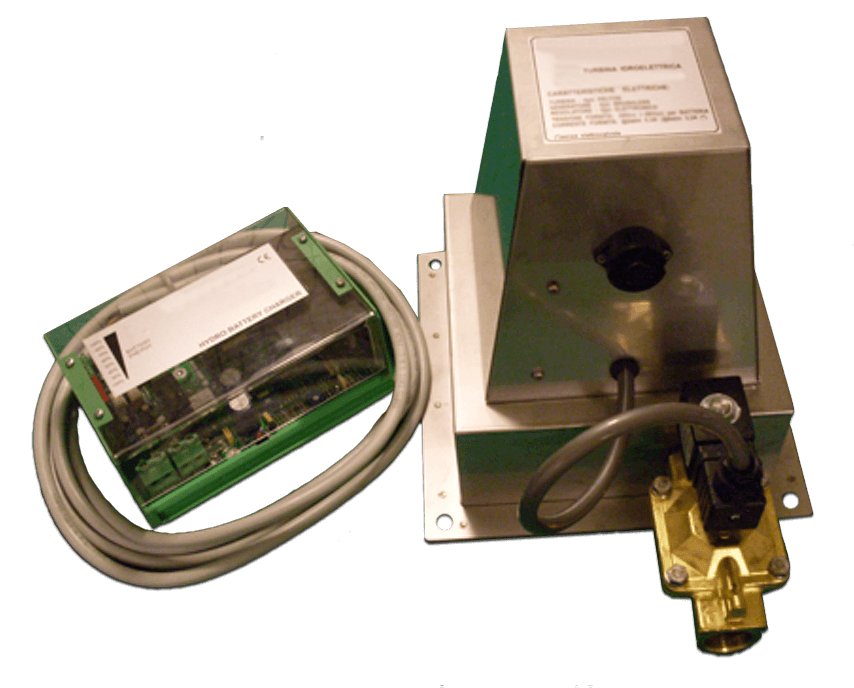

  • La picoturbina è in grado di caricare una batteria da 12 VDC oppure 2 batterie disposte in serie per generare 24 VDC.
    Al raggiungimento del livello di fine carica delle batterie, il regolatore di carica interromperà la produzione di energia elettrica, comandando l'apertura dell'elettrovalvola, la quale bloccherà l'afflusso di acqua alla picoturbina; quando la tensione delle batterie scenderà, l'elettrovalvola verrà chiusa e riprenderà la carica delle batterie.

    • Picoturbina miniturbina idroelettrica
    PRESTAZIONI
    PRESSIONE ( atm ) 2,5 3 4 5 6
    QUANTITA' ( lt / min ) 26 28 32 36 39
    ENERGIA GIORNALIERA ( Wh ) 350 650 950 1.500 2.000
    DIMENSIONI ( mm L x P x h ) 240 x 240 x 250
    PESO ( Kg ) 10

  • LARGE

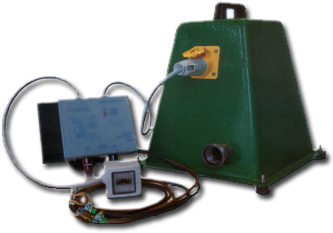

  • La picoturbina è in grado di generare corrente elettrica 24 VDC oppure 48 VDC.
    Una volta raggiunta la carica completa delle batterie, l'elettronica di controllo indirizzerà la corrente in eccesso verso una carico zavorra.

    • Picoturbina miniturbina idroelettrica
    PRESTAZIONI
    PRESSIONE ( atm ) 2 2,5 3,5 4,5 5,5 6,5 7,5
    QUANTITA' ( lt / sec ) 0,95 1,05 1,25 1,4 1,6 1,7 1,9
    ENERGIA GIORNALIERA ( KWh ) 1,68 2,40 4,32 6,48 8,08 11,52 14,40
    DIMENSIONI ( mm L x P x h ) 400 x 400 x 400
    PESO ( Kg ) 15

  • EXTRA

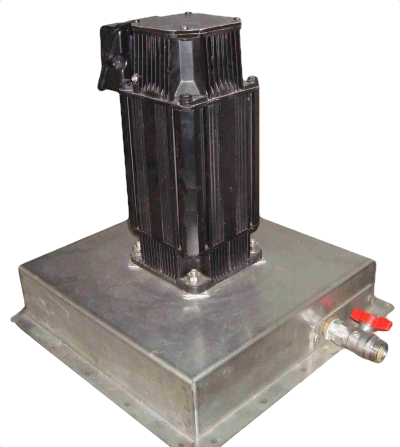

  • La picoturbina è in grado di generare corrente elettrica 220 VAC 50 Hz / 60 Hz.
    La frequenza dell'energia erogata è tenuta stabile da un regolatore elettronico che modula in modo opportuno una resistenza-zavorra fornita a corredo con apposito box.

    • Picoturbina miniturbina idroelettrica
    PRESTAZIONI
    PRESSIONE ( atm ) 5 6 7 8 9,5 10,5 12
    QUANTITA' ( lt / sec ) 4,5 4 3,3 2,9 2,5 2,2 2
    ENERGIA GIORNALIERA ( KWh ) 30
    DIMENSIONI ( mm L x P x h ) 560 x 560 x 600
    PESO ( Kg ) 25


  COMPOSIZIONE
MINUTURBINA

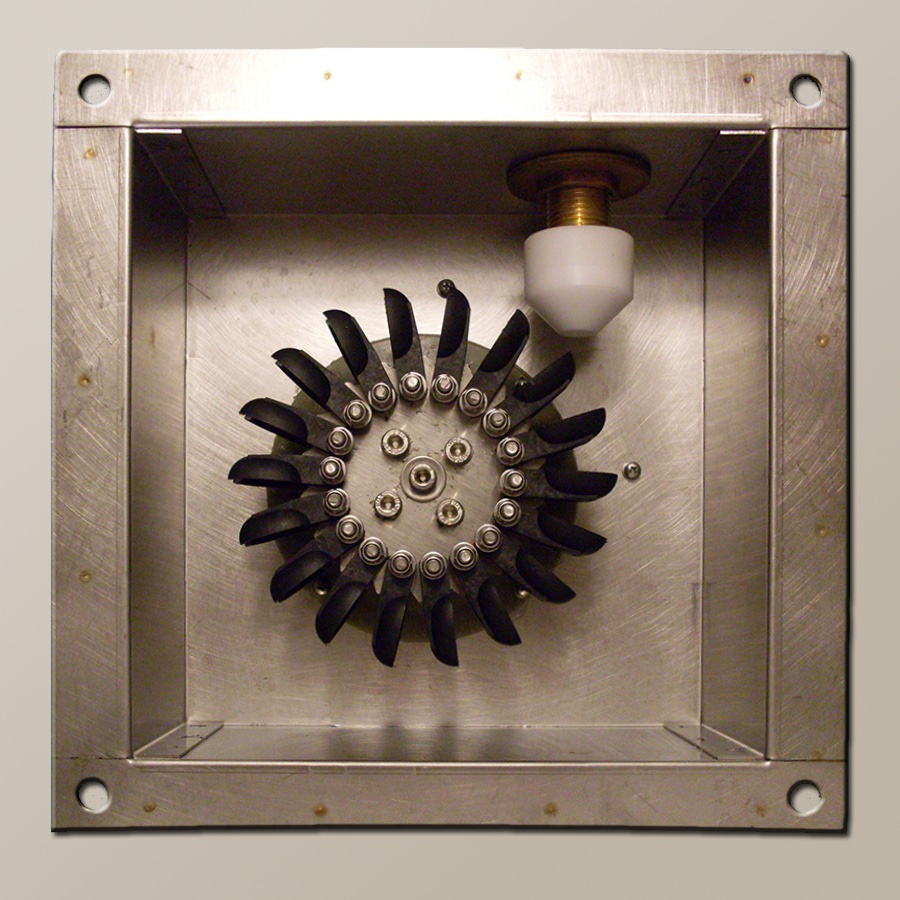

Miniturbina idroelettrica
Minuturbina idroelettrica in versione SMALL, LARGE o EXTRA.

ACCUMULATORE
batteria accumulatore AGM
L'accumulatore di corrente di tipo AGM ( Absorbed Glass Mat ), una batteria al piombo-acido nel quale l’elettrolita è assorbito in separatori costituiti da una massa spugnosa in fibra di vetro. La condizione dell’elettrolita, il contenitore sigillato usando delle speciali valvole a pressione e la reazione chimica interna a “ricombinazione” ( VRLA ) che minimizza la fuoruscita di gas tipica dell’elettrolita liquido ( soprattutto quando viene sottoposto a intensi cicli di carica-scarica ) rendono tali accumulatori, realmente senza manutenzione, immuni dal rischio di sversamento accidentale dell’acido liquido, adatti ad installazioni in prossimità di persone e di apparati elettronici.

REGOLATORE DI CARICA
regolatore di carica miniturbina
Il regolatore di carica, da installare in ambiente asciutto ed in prossimità delle batterie, è contenuto in un box con attacco DIN; è dotato di uno pannello a LED che indica il livello di carica residua nelle batterie. Il regolatore segnala, inoltre, tramite un contatto, il momento in cui la tensione delle batterie scende sotto il valore limite: la segnalazione avviene interrompendo l'erogazione della corrente elettrica; l'erogazione sarà ripresa quando la tensione delle batterie sarà sufficiente. Utilizzando la picoturbina large, vengono utilizzati un inverter, uno stabilizzatore di corrente ed un carico-zavorra per regolare la produzione di energia elettrica 230 VAC.
