SPW-pHOS
OSSIGENO ATTIVO e pH

  • Permette di misurare e regolare il pH dell'acqua ed il dosaggio temporizzato dell'Ossigeno Attivo.
    Sarà possibile definire il valore del pH che dovrà essere presente in acqua ( SET POINT ), solitamente 7,5 per il pH ed i giorni e le ore nelle quali dovrà essere dosato l'ossigeno attivo e, tramite le due pompe dosatrici integrate, immetterà in acqua la quantità di ossigeno attivo prefissata e una quantità di regolatore del pH proporzionale al valore misurato, fino al raggiungimento del SET POINT desiderato.

FUNZIONAMENTO

  • Per la misurazione del pH viene utilizzato un elettrodo pH, con scala di lettura 0-14 pH.
    Il dosaggio di Ossigeno Attivo viene regolato mediante l'impostazione di timer di attivazione giornalieri, con i quali sarà possibile definire quante volte al giorno ed in quali giorni dovrà essere attivata la pompa dosatrice integrata; al fine di regolare al meglio il dosaggio del prodotto, sarà possibile definire il volume della piscina ed anche la proporzionalità tra temperatura misurata e quantità di prodotto dosato.
    Dovrà essere prevista una presa d'acqua posta a valle della pompa di filtrazione che alimenti il porta elettrodo a deflusso che ospita l'elettrodo di misurazione del pH.
    Lo strumento di controllo comanderà l’attivazione delle pompe dosatrici integrate, che immetteranno l'ossigeno attivo ed il regolatore del pH direttamente nelle tubazioni che portano l'acqua filtrata in vasca.
    Un sistema di questo tipo aumenta sensibilmente la qualità dell'acqua rispetto all'uso di tricloro isocianurato ( pastiglie ) e, visto il monitoraggio continuo, riduce la quantità di prodotti chimici necessari al corretto mantenimento delle caratteristiche chimiche dell'acqua.
    Per approfondire l'argomento, potete visitare l'area tecnica per le piscine.

  • UTILIZZO
    RESIDENZIALE Sistema adatto per piscine private.

  • SCALA DI MISURAZIONE
    pH 0 - 14 0.01 pH

  • CARATTERISTICHE
    COMPENSAZIONE Temperatura ( sullo strumento )
    POSIZIONAMENTO
    ELETTRODI
    By-pass In linea In immersione


TELECONTROLLO

  • Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Telecontrollo

  • Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

  COMPOSIZIONE
SPW-pHOS
WDpHOS

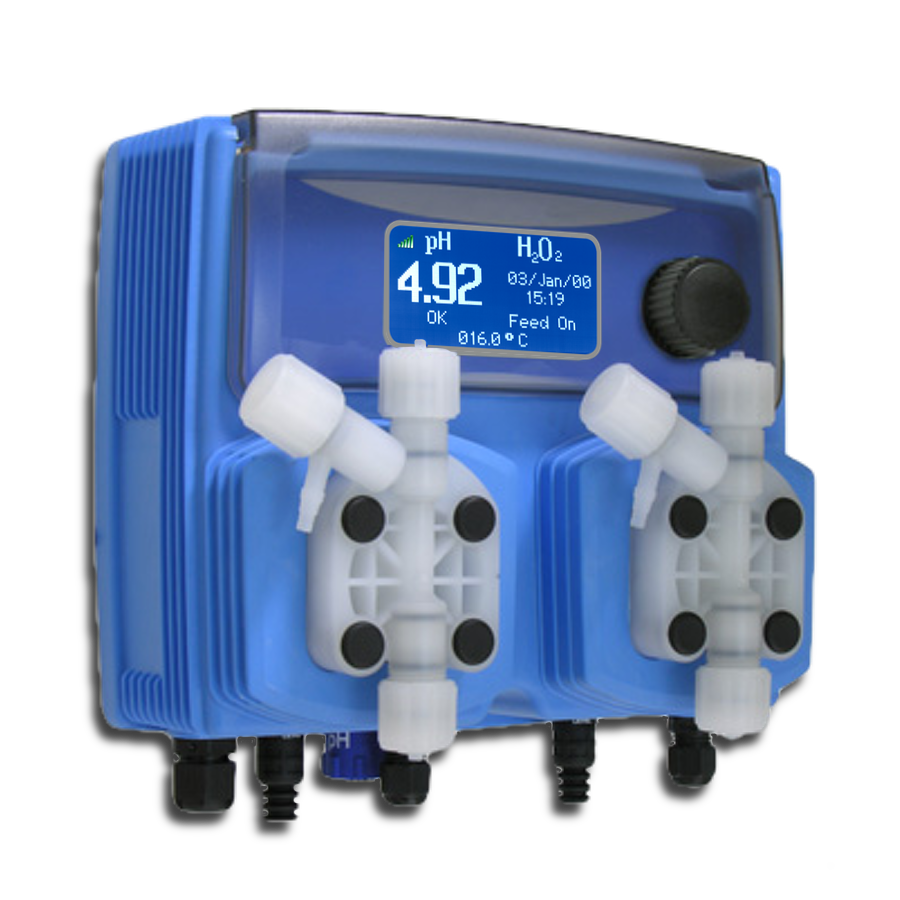

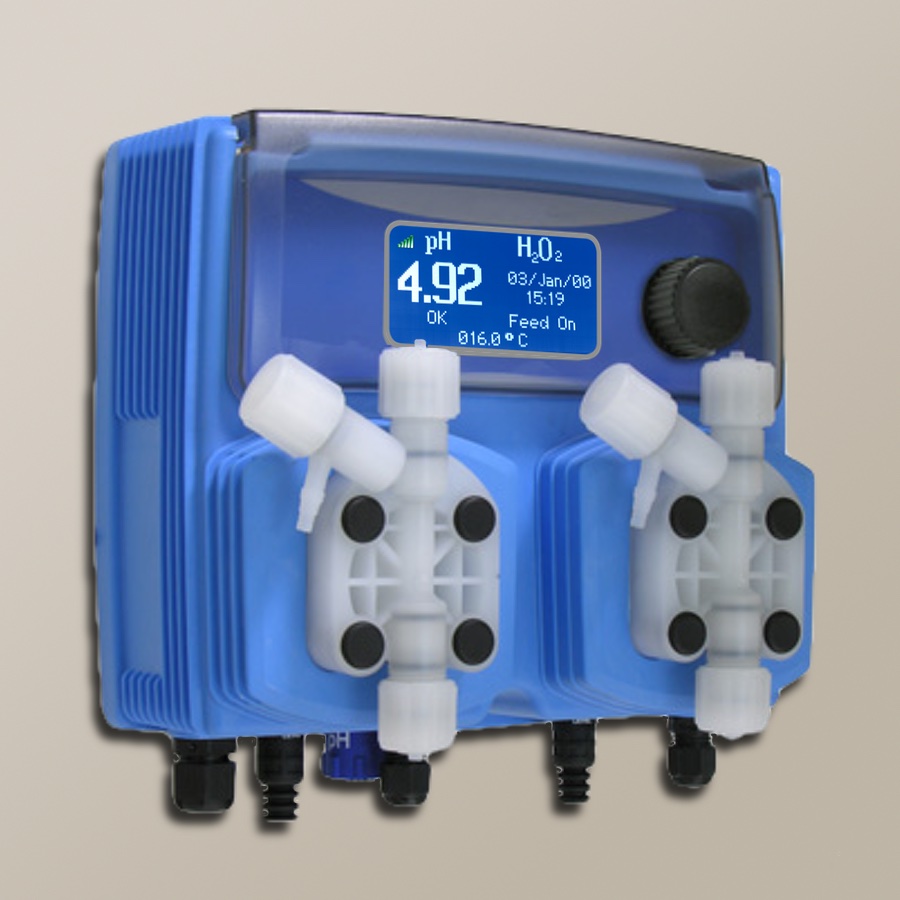

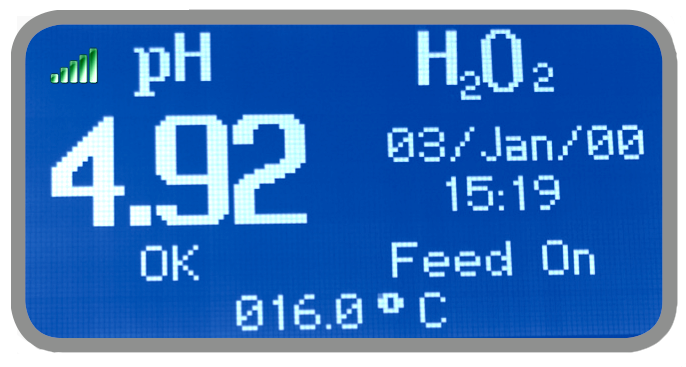

Strumento di controllo per la misurazione e la regolazione del pH e per il dosaggio di Ossigeno Attivo, con pompe dosatrici integrate.
Lo strumento registra i valori di pH misurati da un apposito elettrodo pH ed attiva la corrispondente pompa dosatrice, che immetterà la quantità di regolatori del pH necessari a raggiungere il SET POINT impostato.
Il dosaggio dell'Ossigeno Attivo è pilotato da timer giornalieri.

PORTA ELETTRODI
porta elettrodo a deflusso NPEDporta elettrodo in linea PELporta elettrodo ad immersione con autopulizia PECAP
Sono utilizzati per mettere in contatto gli elettrodi con l'acqua da analizzare; in base al tipo di impianto ed alle esigente dell'utente, sarà possibile utilizzare un porta elettrodo a deflusso posto in by-pass, oppure un porta elettrodo in linea inserito sulla tubazione di acqua oppure un porta elettrodo ad immersione, che consente l'immersione degli elettrodi nell'acqua da analizzare.

ELETTRODO pH
elettrodi EPHS EPHM EPHL
Elettrodo per la misurazione del pH, scala di misura 0-14 pH.







  OPTIONAL
CONTENITORE

contenitore stoccaggio prodotti chimici

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

ELETTROVALVOLA

elettrovalvola
