DESCRIZIONE

• Vengono utilizzati per realizzare dosaggi di sostanze chimiche in quantità proporzionali ai litri di acqua misurati.
  Sono disponibili modelli a turbina, a getto singolo ( nei quali un singolo getto d’acqua urta le pale di una turbina montata in posizione radiale all’interno del corpo del contatore ) oppure multiplio ( nei quali il getto di acqua è distribuito simmetricamente sulle pale della turbina ) oppure Woltmann.
  Vengono utilizzati in accoppiata alle pompe dosatrici per realizzare dosaggi proporzionali al volume di acqua misurato.

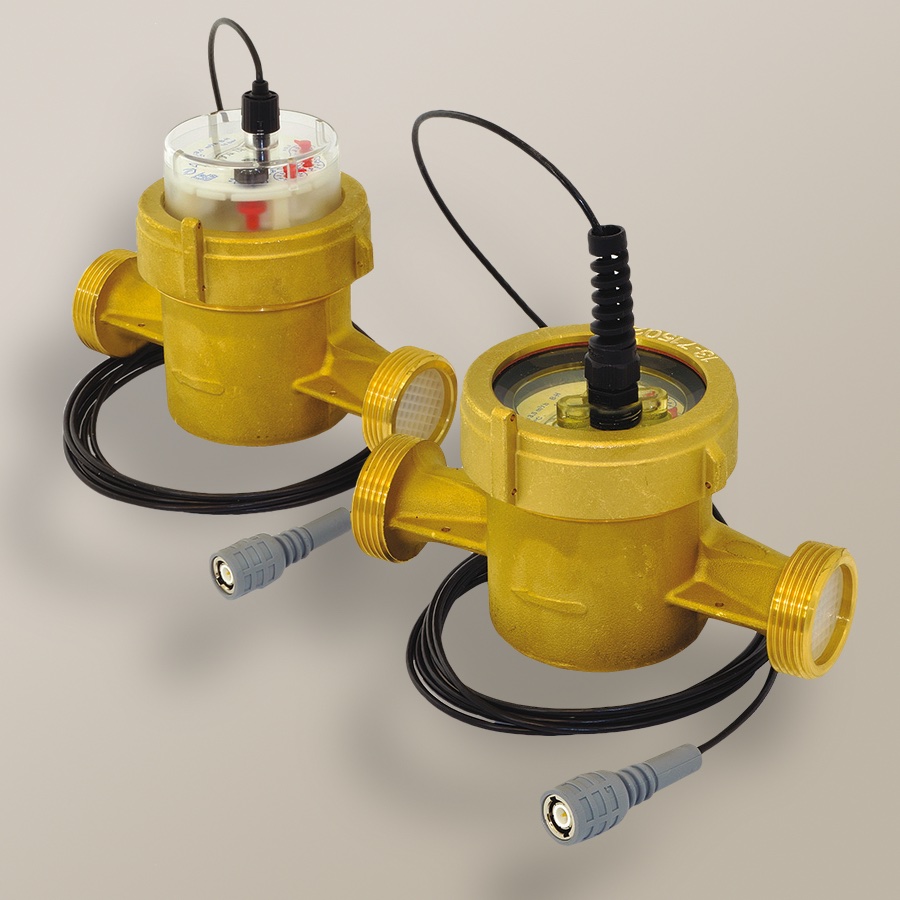

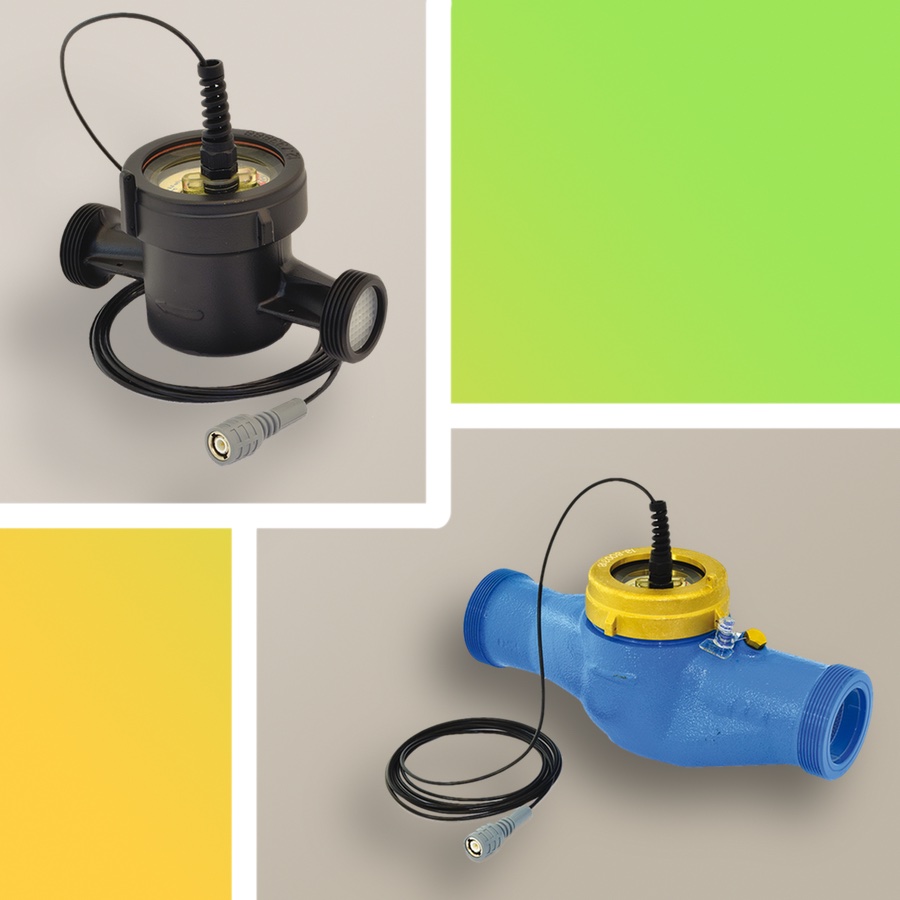

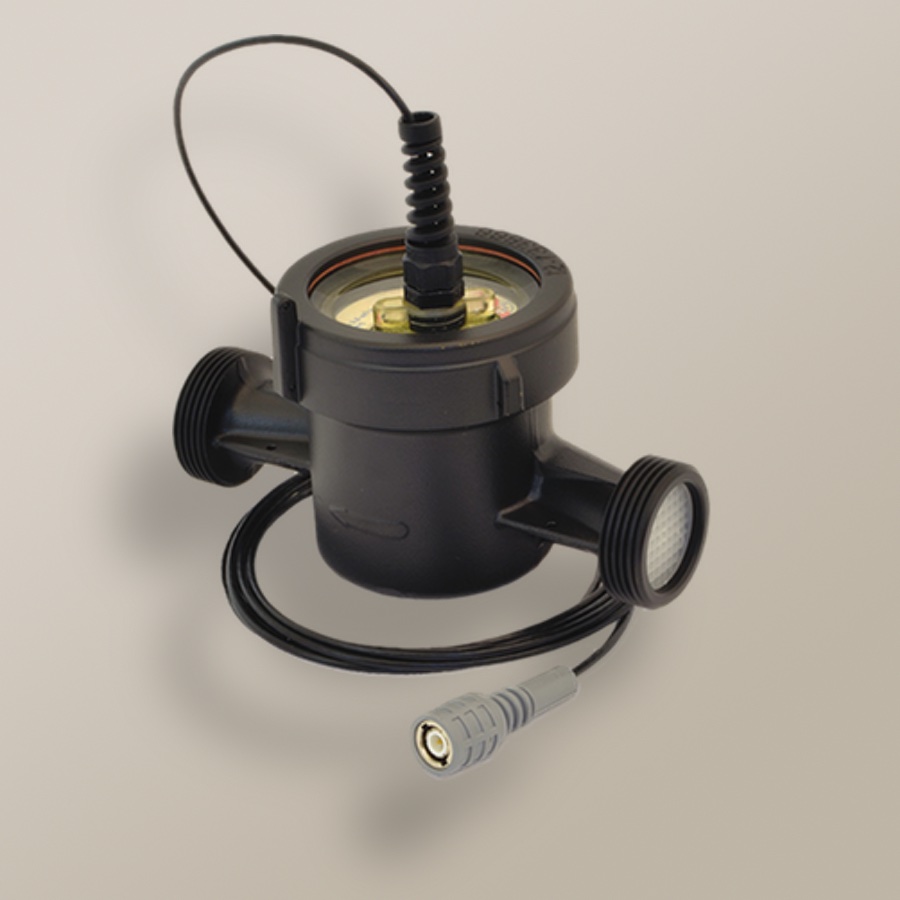

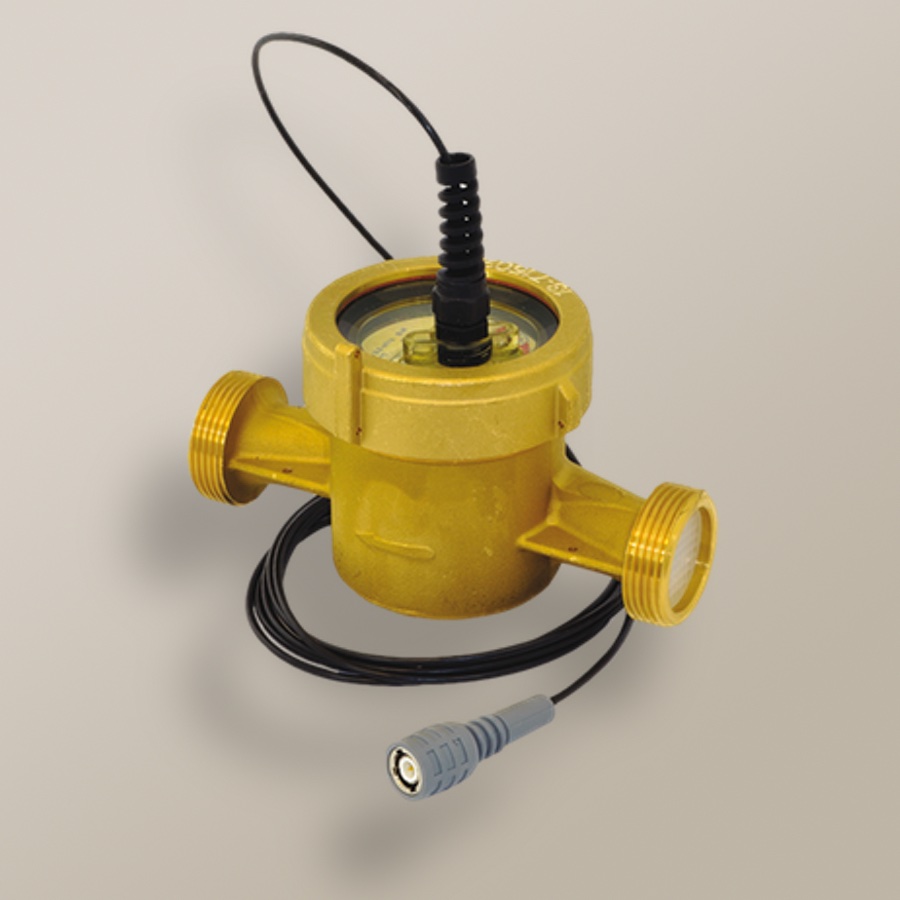

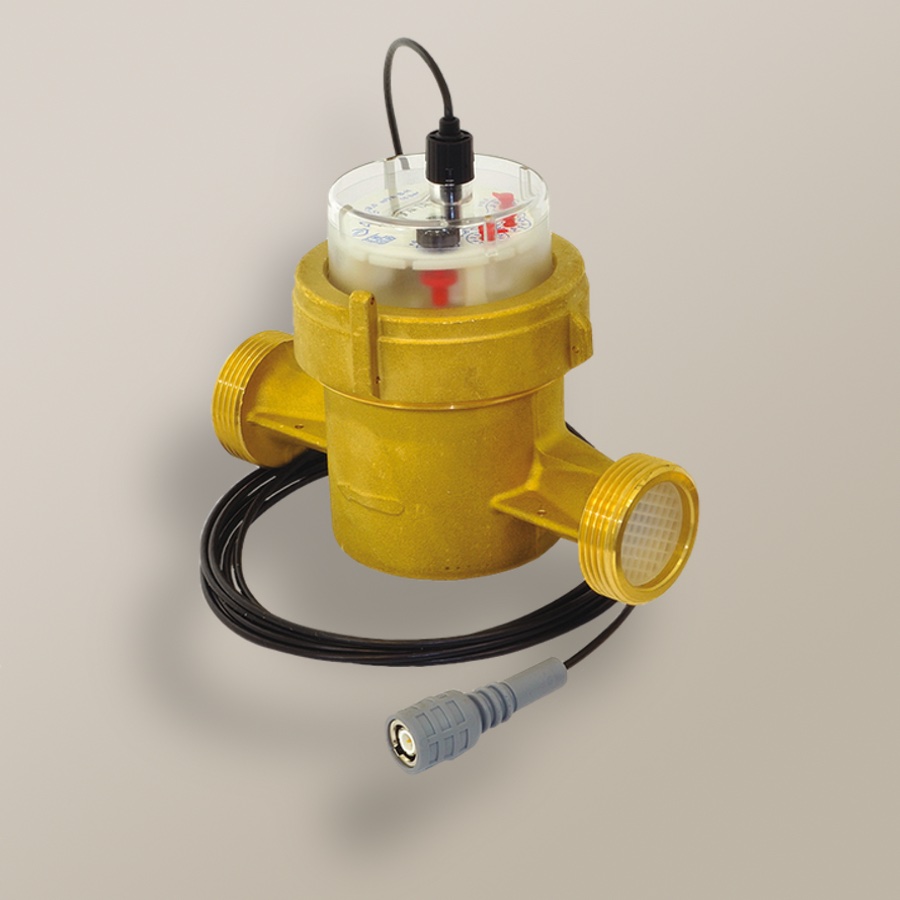

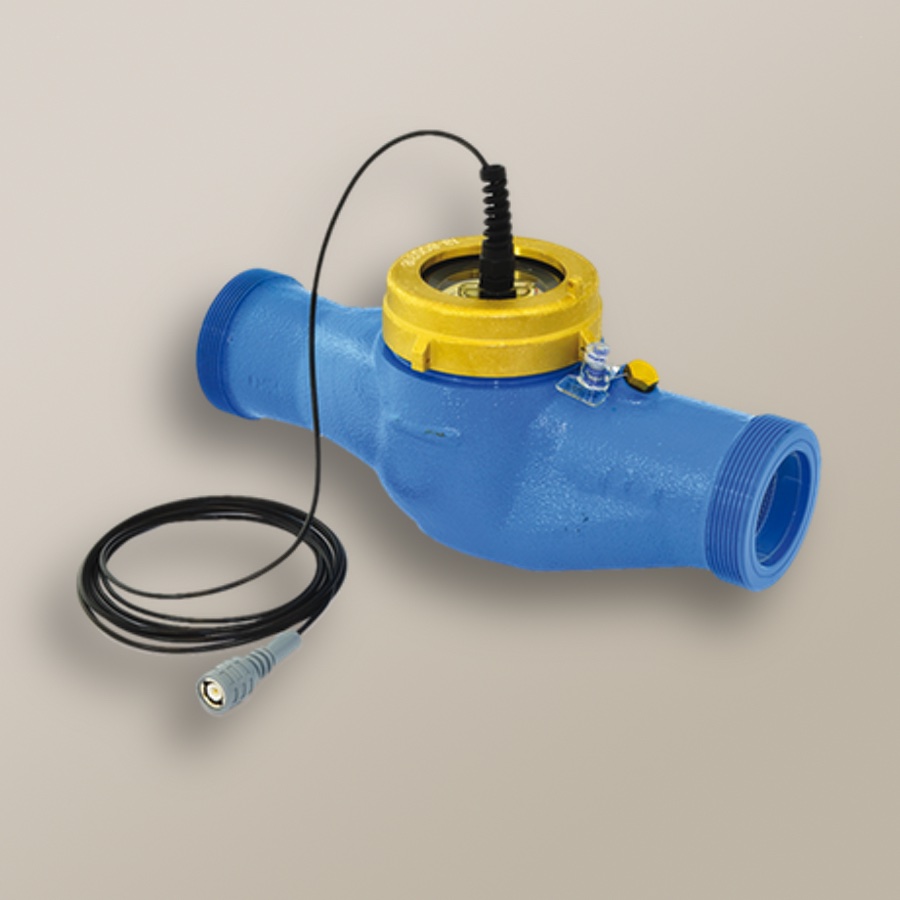

A TURBINA

TIPO	TURBINA
ACQUA	FREDDA		CALDA
QUADRANTE	BAGNATO		BAGNATO
	ASCIUTTO		ASCIUTTO
TEMPERATURA	MAX 30°C		MAX 90°C
FINITURA SPECIALE	INTERNO ED ESTERNO TEFLONATO
BAR	16
ATTACCHI	FILETTATI
DIAMETRO	mm		pollici
	15		1/2"
	20		3/4"
	25		1"
	30		1.1/4"
	40		1.1/2"
	50		2"
GETTO	UNICO ( multiplo 2" )
NOTE	Nei contatori con quadrante bagnato, l’orologeria si trova completamente immersa nell’acqua. La trasmissione dalla turbina agli ingranaggi dell’orologeria è diretta.
	Nei contatori con quadrante asciutto, l’orologeria è ermeticamente separata dalla zona in cui avviene il flusso dell’ acqua. La trasmissione agli ingranaggi dell’orologeria avviene tramite accoppiamento magnetico tra la turbina e l’orologeria stessa.
	Il modello da 2" è disponibile anche in versione Woltmann con attacchi filettati

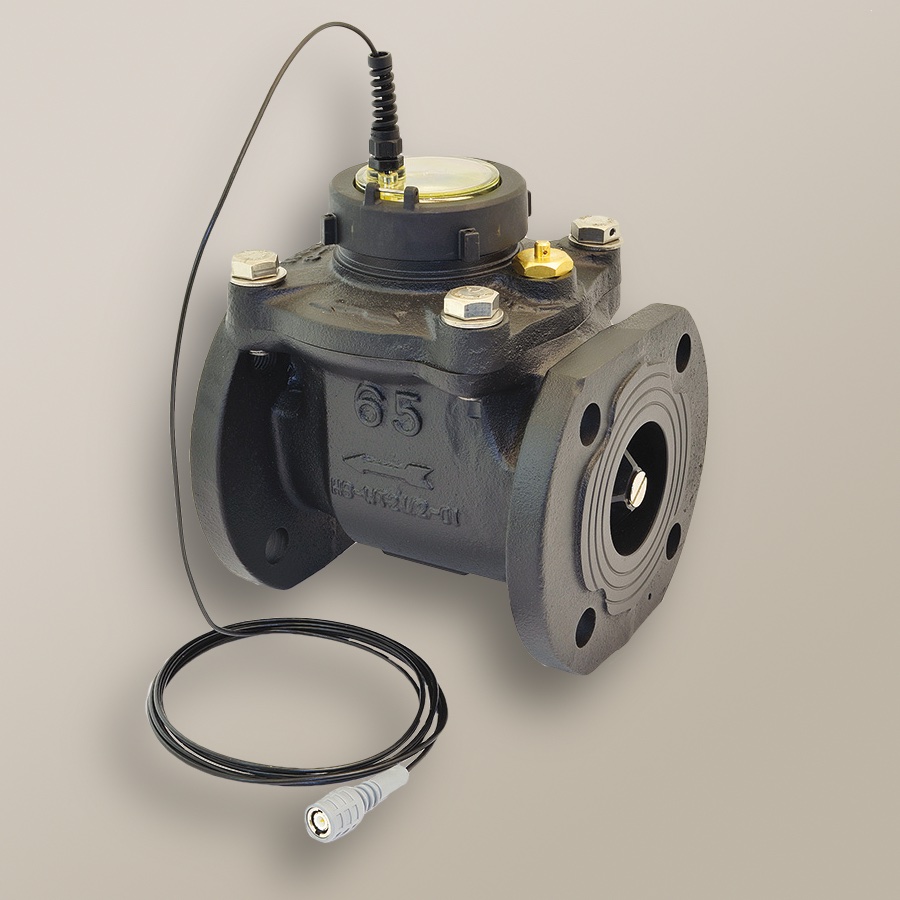

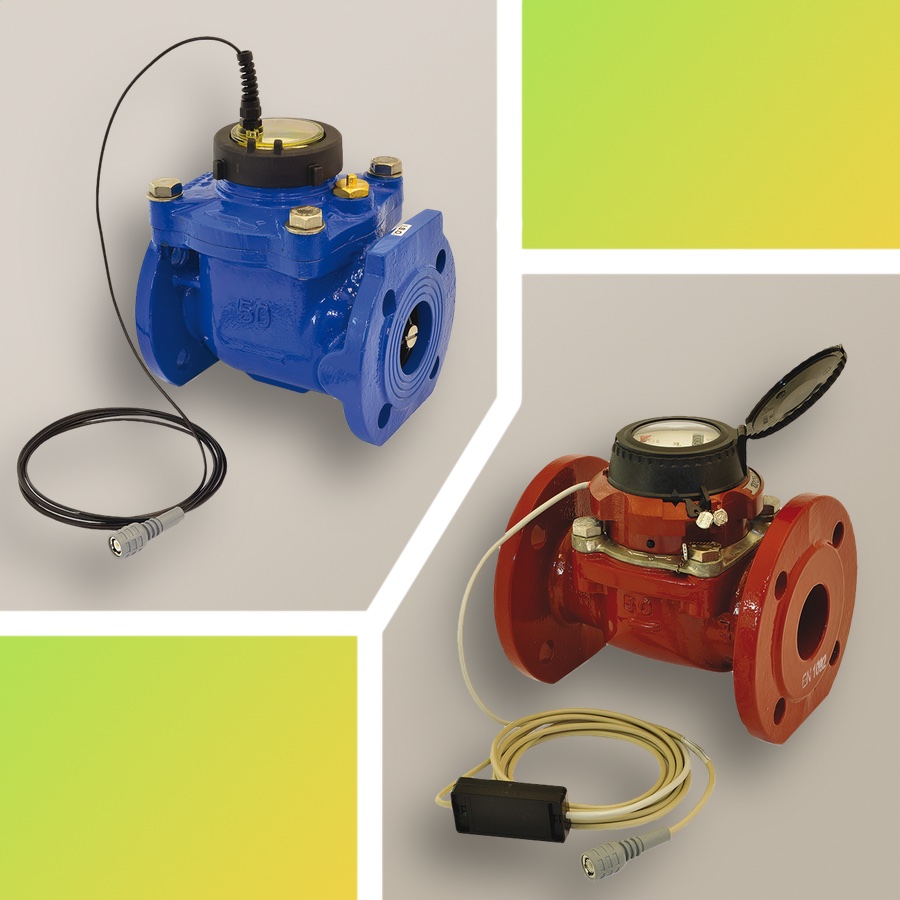

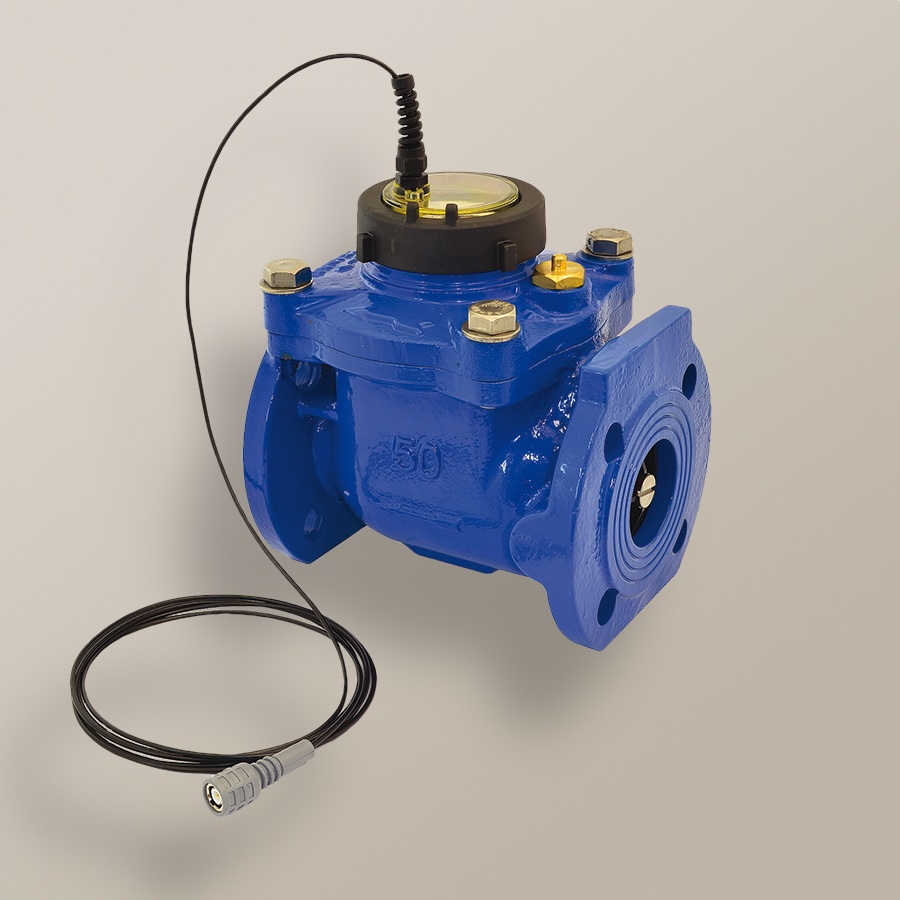

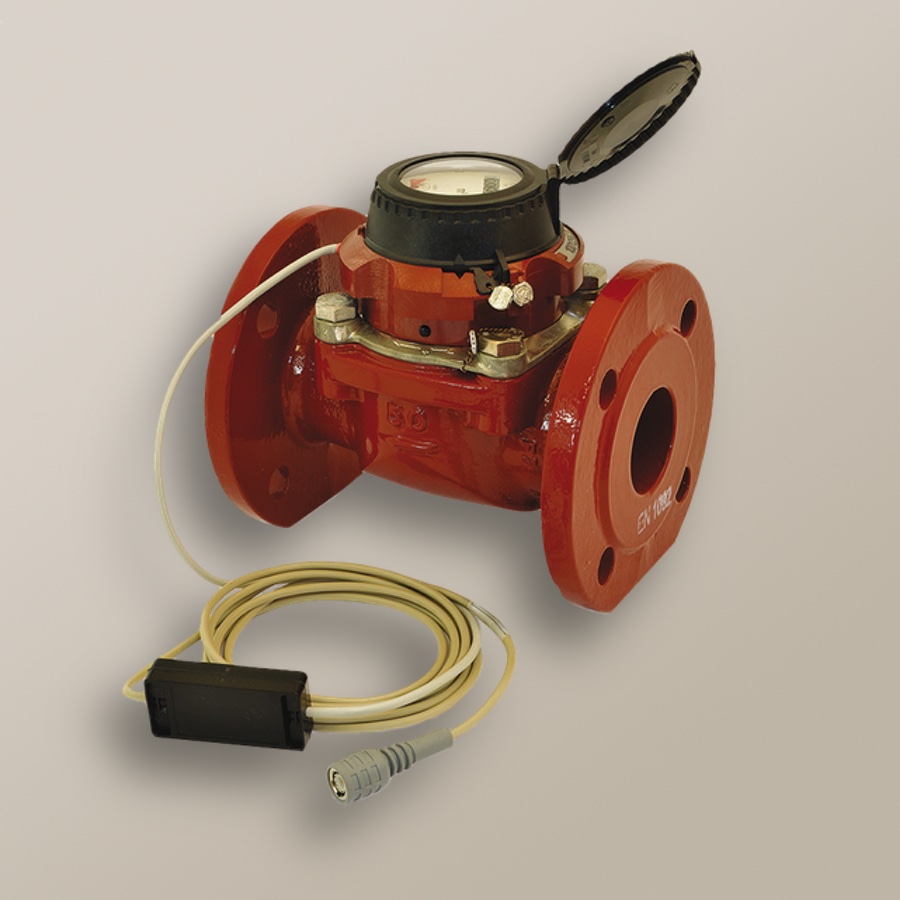

WOLTMANN

TIPO	WOLTMANN
ACQUA	FREDDA		CALDA
QUADRANTE	ASCIUTTO
TEMPERATURA	MAX 60°C		MAX 130°C
FINITURA SPECIALE	INTERNO ED ESTERNO TEFLONATO
BAR	16
ATTACCHI	FLANGIATI
DIAMETRO	mm		pollici
	50		2"
	65		2.1/2"
	80		3"
	100		4"
	150		6"
	200		8"
	250		10"
	300		12"
