POMPE DOSATRICI

DESCRIZIONE

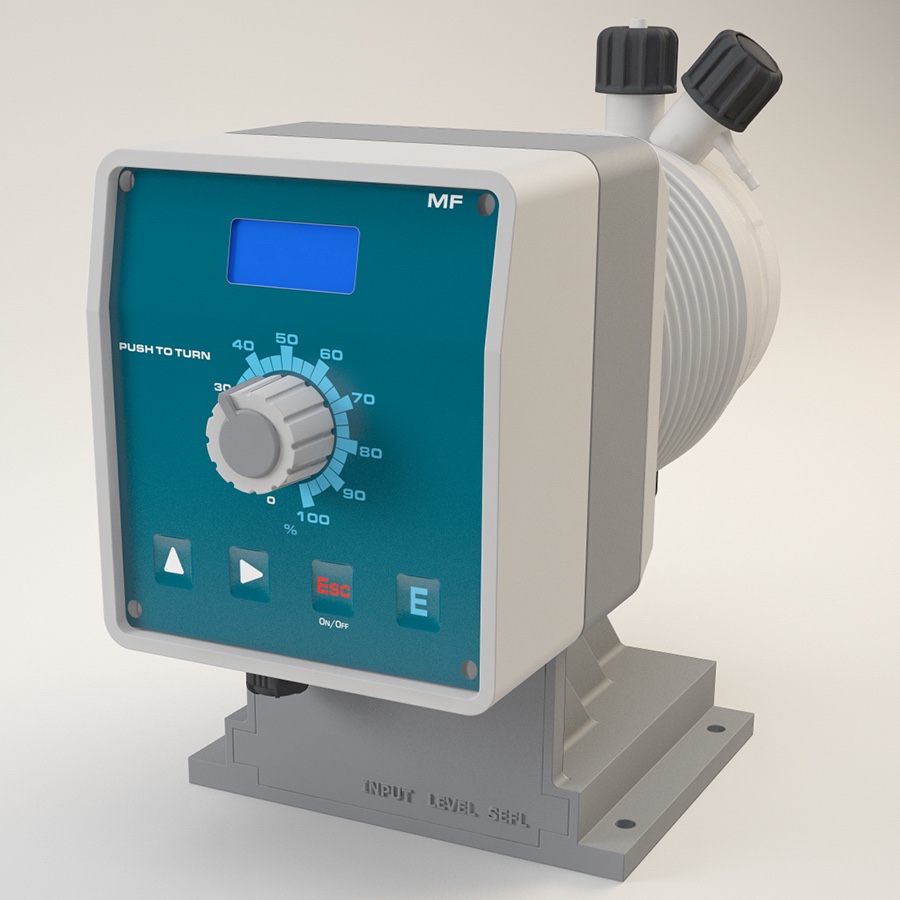

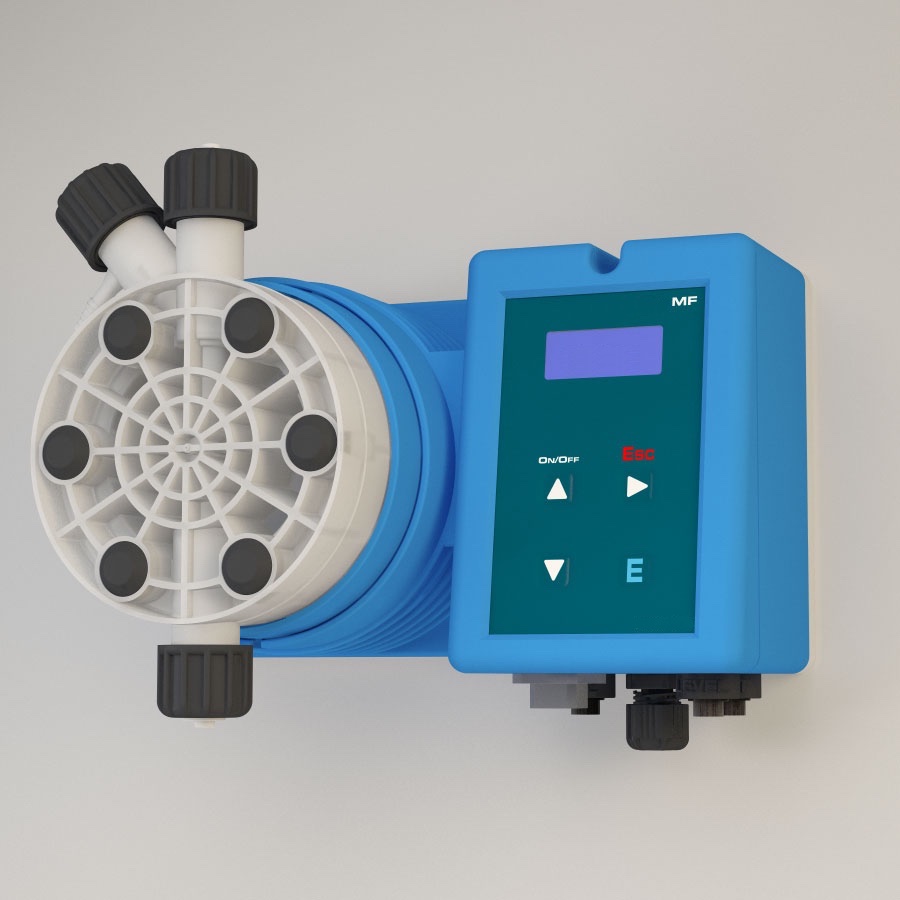

Le pompe dosatrici MF integrano 9 modalità di funzionamento distinte, che le rendono utilizzabili per tutte le esigenze di dosaggio.
Sono dotate di display digitale, che le rende molto semplice da impostare; sono dotate anche di controllo di livello del prodotto da dosare, di ingresso Stand-By per attivare/disattivare il dosaggio da remoto e di controllo del dosaggio tramite Sensore di Flusso.

TIPO DI DOSAGGIO
CONSTANT	La pompa dosa con frequenza costante in relazione ai valore di SPH ( colpi per ora ), SPM ( colpi per minuto ) o LPH ( litri per ora ) impostati durante la fase di programmazione

DIVIDE	Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa sono DIVISI per il valore impostato durante la fase di programmazione e determinano la frequenza di dosaggio della pompa

MULTIPLY	Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa sono MOLTIPLICATI per il valore impostato durante la fase di programmazione e determinano la frequenza di dosaggio della pompa

PPM	Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore di PPM impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione. Possibilità di attivare un dosaggio di mantenimento in caso di fermo impianto

MLQ	Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore MLQ (millilitri per quintale) impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione

BATCH	L’impulso fornito da un contatto esterno avvia il dosaggio della quantità di prodotto impostato durante la fase di programmazione. Possibilità di definire cicli di PAUSA-LAVORO

VOLT	La tensione fornita alla pompa (tramite il segnale in ingresso) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione (0÷10 VDC)

mA	La corrente fornita alla pompa (tramite il segnale in ingresso) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione (0-4/20 mA)

PERC	Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore PERC (%) impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione.

WEEKLY	Timer impostabili consentono di programmare il dosaggio su base giornaliera ed oraria.

PDA

lt/h	5 - 60

bar	2 - 25

TIPO	ELETTROMAGNETICA

REGOLAZIONE INIEZIONE	MECCANICA & ELETTRONICA

UTILIZZO	GRANDI PORTATE

PDK

lt/h	1 - 18

bar	2 - 20

TIPO	ELETTROMAGNETICA

REGOLAZIONE INIEZIONE	MECCANICA & ELETTRONICA

UTILIZZO	GENERICO

PDT

lt/h	5 - 100

bar	0 - 20

TIPO	ELETTROMAGNETICA

REGOLAZIONE INIEZIONE	ELETTRONICA

UTILIZZO	GRANDI DOSAGGI

PDV

lt/h	1 - 17

bar	1 - 20

TIPO	ELETTROMAGNETICA

REGOLAZIONE INIEZIONE	ELETTRONICA

UTILIZZO	GENERICO

PDS

Pompe dosatrici stepper passo-passo PRISMA

lt/h	0 - 80

bar	2 - 20

TIPO	MOTORE PASSO-PASSO

REGOLAZIONE INIEZIONE	STEPPER

UTILIZZO	DOSAGGIO DI PRECISIONE

PDM

lt/h	1,5 - 1.000

bar	2 - 100

TIPO	A MOTORE

REGOLAZIONE INIEZIONE	MECCANICA & ELETTRONICA

UTILIZZO	GRANDI PORTATE / GRANDI PRESSIONI

SCHEDA TECNICA

CARATTERISTICHE

Display digitale

CONTROLLO DI LIVELLO	Se la pompa dosatrice, tramite la sonda di livello fornita di serie, rileva l'esaurimento del prodotto da dosare, entra automaticamente in modalità stand-by e, tramite l'uscita allarme, segnala l'anomalia

RIADESCAMENTO AUTOMATICO	Se la pompa dosatrice, tramite apposito sensore di flusso rileva il mancato passaggio di liquido nel corpo pompa, attua la procedura di riadescamento automatico e recupera gli eventuali colpi persi

COSTRUZIONE
CORPO	PPO rinforzato con fibra di vetro, con montaggio orizzontale ( verticale con apposita staffa )

GRADO PROTEZIONE	IP65

CORPO POMPA
	Per dosaggio di sostanze acide con viscosità massima di 100 cPs

	Per dosaggio di sostanze alcaline con viscosità massima di 100 cPs

	Realizzato in PVDF / PP / PMMA / INOX

	A	Con autospurgo per il dosaggio di sostanze che producono gas

	LPV	Per dosaggio di liquidi poco viscosi, fino ad 8.000 cPs

	P	Per dosaggio di liquidi molto viscosi, fino a 50.000 cPs

	AC	Con ingresso per Aria Compressa per dosaggi di elevata portata

PARTI IDRAULICHE	PVDF	PP

DIAFRAMMA	PTFE

INGRESSI
LIVELLO	Controllo di livello del prodotto da dosare

STAND-BY	Contatto libero da tensione ( N.O. / N.C. ), consente di attivare / arrestare la pompa da remoto

FLUSSO	Consente di verificare, trami un Sensore di Flusso opzionale, il passaggio di liquido nel corpo pompa, di attivare il riadescamento automatico ed il recupero dei colpi persi

INPUT	Segnale analogico in corrente 0/4-20 mA

	Segnale analogico in tensione 0-10 V

	Segnale digitale di un contatore lancia impulsi

	Segnale digitale proveniente da PLC od altra fonte

USCITE
ALLARME	Contatto libero da tensione ( N.O. / N.C. ), consente di segnalare l'insorgenza di un allarme

ALLARMI
LIVELLO	Segnala l'esaurimento del prodotto chimico nel contenitore

RIADESCAMENTO	Segnala il mancato riadescamento automatico della pompa; solo in presenza del Sensore di Flusso

COLPI PERSI	Segnala il superamento del massimo numero di colpi persi; solo in presenza del Sensore di Flusso

ALIMENTAZIONE
220 VAC	110 VAC	12 VDC	24 VAC	Trifase ( solo pompa a motore )

24 VDC	Fotovoltaica	Idroelettrica

DOTAZIONE
Valvola di iniezione		Sonda di livello		Valvola di fondo con filtro		Tubo di mandata, aspirazione e scarico

OPTIONAL

CONTATORE
LANCIA IMPULSI

SENSORE
DI FLUSSO

MISCELATORE
STATICO

CONTENITORE

SOPPRESSORE
DI IMPULSI

VALVOLA
MULTIFUNZIONE

LANCIA
DI INIEZIONE
