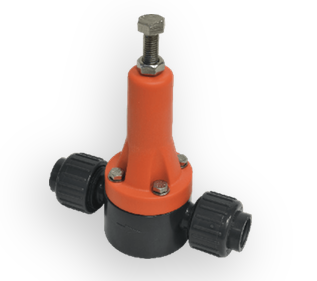

                            | PRIUS  | MF |
| lt/h | 1,5 - 1.000 |
| bar | 2 - 100 |
| TIPO DI DOSAGGIO | |||
| CONSTANT | La pompa dosa con frequenza costante in relazione ai valore di LPH ( lt/h ) impostati durante la fase di programmazione | ||
| PPM | Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore di PPM impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione | ||
| PERCENTAGE | Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore PERCENTAGE (%) impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione | ||
| MLQ | Gli impulsi forniti da un contatore lancia impulsi connesso alla pompa determinano il dosaggio in funzione del valore MLQ (millilitri per quintale) impostato. La concentrazione del prodotto dosato e la quantità per singolo colpo devono essere impostate durante la fase di programmazione | ||
| BATCH | L’impulso fornito da un contatto esterno avvia il dosaggio della quantità di prodotto impostato durante la fase di programmazione.. | ||
| VOLT | La tensione fornita alla pompa ( tramite il segnale in ingresso ) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione ( 0÷10 VDC ) | ||
| mA | La corrente fornita alla pompa ( tramite il segnale in ingresso ) determina il dosaggio proporzionale in funzione dei due valori minimo e massimo nei quali sono stati impostati i colpi minuto durante la fase di programmazione ( 0-4/20 mA ) | ||
| PULSE | La pompa dosa proporzionalmente al numero di impulsi ricevuti da uno strumento di controllo. | ||
| PAUSE-WORK | Viene definita la durata del ciclo di lavoro, quella del ciclo di pausa ed il tempo che deve intercorrere tra un ciclo di lavoro e l'altro. Durante la fase di lavoro la pompa dosa la quantità di prodotto impostata | ||
| WEEKLY | E' possibile definire fino a 24 programmi di funzionamento, nei quali indicare l'ora di avvio del dosaggio, la durata, la quantità di prodotto da dosare ed i giorni di funzionamento | ||
| CARATTERISTICHE | ||||
| Regolazione meccanica del volume della singola iniezione. Meccanismo di ritorno a molla | ||||
| Display digitale | ||||
| Dosaggio con diaframma oppure con pistone | ||||
| CONTROLLO DI LIVELLO | Se la pompa dosatrice, tramite la sonda di livello fornita di serie, rileva l'esaurimento del prodotto da dosare, entra automaticamente in modalità stand-by e, tramite l'uscita allarme, segnala l'anomalia | |||
| STAND-BY | E' possibile attivare / disattivare la pompa da remoto utilizzando il contatto Stand-By, un contatto libero da tensione ( N.O. / N.C. ) | |||
| COSTRUZIONE | ||||||||||||||||||
| CORPO | Cassa in alluminio con verniciatura epossidica | |||||||||||||||||
| MOTORE | Trifase 0,18 kW / 0,37 kW con alimentazione monofase. Possibilità di certificazione Atex per gas e polveri per l'utilizzo in ambienti a rischio di esplosione | |||||||||||||||||
| GRADO PROTEZIONE | IP55 | |||||||||||||||||
| CORPO POMPA | ||||||||||||||||||
| Per dosaggio di sostanze acide | ||||||||||||||||||
| Per dosaggio di sostanze alcaline | ||||||||||||||||||
| Realizzato in PVDF / PP / PVC / INOX AISI 316 L | ||||||||||||||||||
| A | Con autospurgo per il dosaggio di sostanze che producono gas | |||||||||||||||||
| D | Per dosaggio con diaframma realizzato in PTFE | |||||||||||||||||
| P | Per dosaggio con pistone realizzato in Acciaio Inox AISI 420 oppure in Ceramica SIALOX96 | |||||||||||||||||
| AP | Per dosaggio ad elevata pressione ( fino a 100 bar ) | |||||||||||||||||
| PARTI IDRAULICHE | PVDF | PP | ||||||||||||||||
| INGRESSI | |||||||
| LIVELLO | Controllo di livello del prodotto da dosare | ||||||
| STAND-BY | Contatto libero da tensione ( N.O. / N.C. ), consente di attivare / arrestare la pompa da remoto | ||||||
| INPUT | Segnale analogico in corrente 0/4-20 mA | ||||||
| Segnale analogico in tensione 0-10 V | |||||||
| Segnale digitale di un contatore lancia impulsi | |||||||
| Segnale digitale proveniente da strumento di controllo, PLC od altra fonte | |||||||
| MODBUS | L'interfaccia di telecontrollo su standard modbus rende possibile avere completo accesso da remoto alla pompa, sia in lettura che in scrittura. | ||||||
| USCITE | |||||||
| ALLARME | Contatto libero da tensione ( N.O. / N.C. ), consente di segnalare l'insorgenza di un allarme | ||||||
| ALLARMI | |||||||
| LIVELLO | Segnala l'esaurimento del prodotto chimico nel contenitore | ||||||
| ALIMENTAZIONE | ||||||
| 230 VAC monofase | ||||||
| DOTAZIONE | ||||||
| Valvola di iniezione | Sonda di livello | Valvola di fondo con filtro | Tubo di mandata, aspirazione e scarico | |||
| PRESSIONE MAX ( bar ) | PORTATA ( l/h ) | COLPI/MINUTO |
| 10 | 60 | 175 |
| 10 | 30 | 94 |
| 10 | 24 | 70 |
| 10 | 12 | 35 |
| 10 | 16 | 35 |
| 10 | 105 | 175 |
| 10 | 56 | 94 |
| 10 | 42 | 70 |
| 10 | 21 | 35 |
| 7 | 160 | 175 |
| 7 | 86 | 94 |
| 7 | 64 | 70 |
| 7 | 32 | 35 |
| 5 | 240 | 175 |
| 5 | 128 | 94 |
| 5 | 96 | 70 |
| 5 | 48 | 35 |
| 5 | 350 | 175 |
| 5 | 188 | 94 |
| 5 | 140 | 70 |
| 5 | 70 | 35 |
| 5 | 440 | 175 |
| 5 | 236 | 94 |
| 5 | 176 | 70 |
| 5 | 88 | 35 |
| 5 | 530 | 175 |
| 5 | 284 | 94 |
| 5 | 212 | 70 |
| 5 | 106 | 35 |
| 2 | 1.000 | 175 |
| 4 | 520 | 94 |
| 5 | 390 | 70 |
| 5 | 180 | 35 |
| 3 | 750 | 175 |
| 5 | 380 | 94 |
| 5 | 290 | 70 |
| 5 | 140 | 35 |
| PRESSIONE MAX ( bar ) | PORTATA ( l/h ) | COLPI/MINUTO |
| 100 | 4 | 175 |
| 100 | 2 | 94 |
| 100 | 1,5 | 70 |
| 50 | 17 | 175 |
| 50 | 9 | 94 |
| 50 | 5 | 70 |
| 50 | 2,5 | 35 |
| 30 | 28 | 175 |
| 30 | 15 | 94 |
| 30 | 10 | 70 |
| 30 | 5 | 35 |
| 30 | 76 | 175 |
| 30 | 41 | 94 |
| 30 | 30 | 70 |
| 30 | 15 | 35 |
| 20 | 146 | 175 |
| 20 | 146 | 175 |
| 20 | 78 | 94 |
| 20 | 57 | 70 |
| 20 | 28 | 35 |
| PRESSIONE MAX ( bar ) | PORTATA ( l/h ) | COLPI/MINUTO |
| 10 | 24 | 175 |
| 10 | 13 | 94 |
| 10 | 10 | 70 |
| 10 | 05 | 35 |
| 10 | 80 | 175 |
| 10 | 43 | 94 |
| 10 | 32 | 70 |
| 10 | 16 | 35 |
| 10 | 130 | 175 |
| 10 | 70 | 94 |
| 10 | 52 | 70 |
| 10 | 26 | 35 |
| 10 | 113 | 94 |
| 10 | 84 | 70 |
| 10 | 42 | 35 |
| 10 | 320 | 175 |
| 10 | 172 | 94 |
| 10 | 128 | 70 |
| 10 | 64 | 35 |
