SPL-pHCLa

CLORO LIBERO
AMPEROMETRICO e pH

Permette di misurare i mg/l di Cloro Libero ed il pH presenti in acqua.
Sarà possibile definire i valori di Cloro Libero e del pH che dovranno essere presenti in acqua ( SET POINT ), solitamente 1,0 mg/l per il Cloro Libero e 7,5 per il pH ed il sistema, tramite le due pompe dosatrici integrate, immetterà in acqua una quantità di ipoclorito e di regolatore del pH proporzionali ai valori misurati, fino al raggiungimento dei SET POINT desiderati.

FUNZIONAMENTO

Per la misurazione del valore di Cloro Libero presente in acqua, il sistema utilizza cella amperometrica aperta, con indicazione a schermo della concentrazione in mg/l di cloro libero ( scala di misura 0-10 mg/l ), mentre per quella del pH viene utilizzato un elettrodo pH, con scala di lettura 0-14 pH.
Vista la stretta dipendenza tra pH e Cloro Libero, il sistema consente di dare priorità alla regolazione del pH, intervenendo solo successivamente alla regolazione del valore di Cloro Libero.

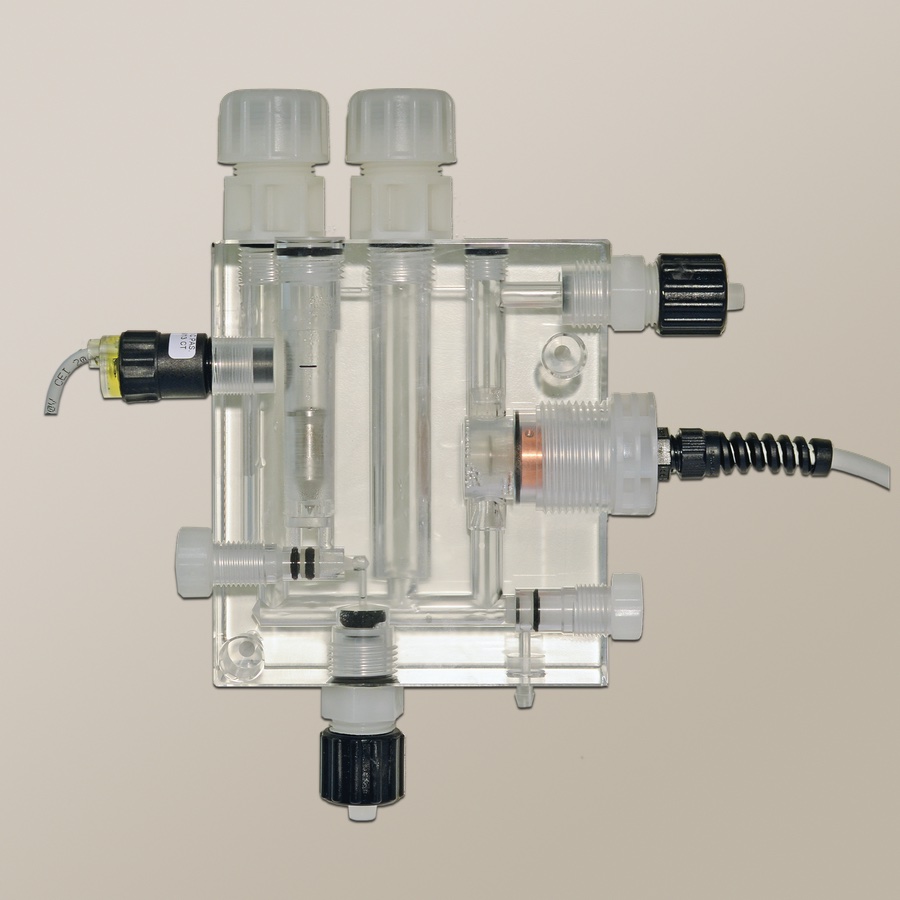

Dovrà essere prevista una presa d'acqua posta a valle della pompa di filtrazione che alimenti il porta elettrodo a deflusso che ospita i due elettrodi di misurazione.
Lo strumento di controllo comanderà l’attivazione delle pompe dosatrici che immetteranno l’ipoclorito ed il regolatore del pH direttamente nelle tubazioni che portano l'acqua filtrata in vasca.
Un sistema di questo tipo aumenta sensibilmente la qualità dell'acqua rispetto all'uso di tricloro isocianurato ( pastiglie ) e, visto il monitoraggio continuo, riduce la quantità di prodotti chimici necessari al corretto mantenimento delle caratteristiche chimiche dell'acqua.
Per approfondire l'argomento, potete visitare l'area tecnica per le piscine.

UTILIZZO
PUBBLICO	Sistema a norma UNI 10637 adatto per l'utilizzo in piscine pubbliche e private ad uso collettivo di tipo A1 - A2 - A3 - B - C - D.

SCALA DI MISURAZIONE
CLORO LIBERO	0 - 10 mg/l	RISOLUZIONE	0.01 mg/l

pH	0 - 14		0.01 pH

CARATTERISTICHE
MISURAZIONE	Amperometrica

COMPENSAZIONE	pH ( sullo strumento )	Temperatura ( sullo strumento )

POSIZIONAMENTO ELETTRODI	By-pass

TELECONTROLLO

Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS

All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi

All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB

All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS

All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.

All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.

USB LOG

All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

COMPOSIZIONE

SPL-pHCLa

Strumento di controllo per la misurazione e la regolazione del Cloro Libero e del pH. Lo strumento registra i valori di pH e Cloro Libero, misurati da un apposito elettrodo pH e da una Cella Amperometrica aperta ed attiva la corrispondente pompa dosatrice, che immetterà la quantità di ipoclorito e di regolatori del pH necessari a raggiungere i SET POINT impostati.

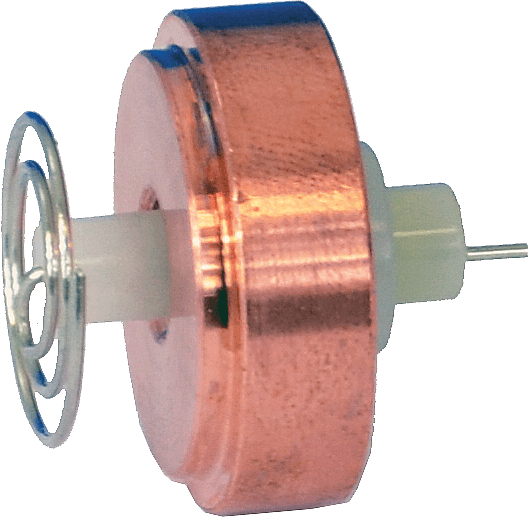

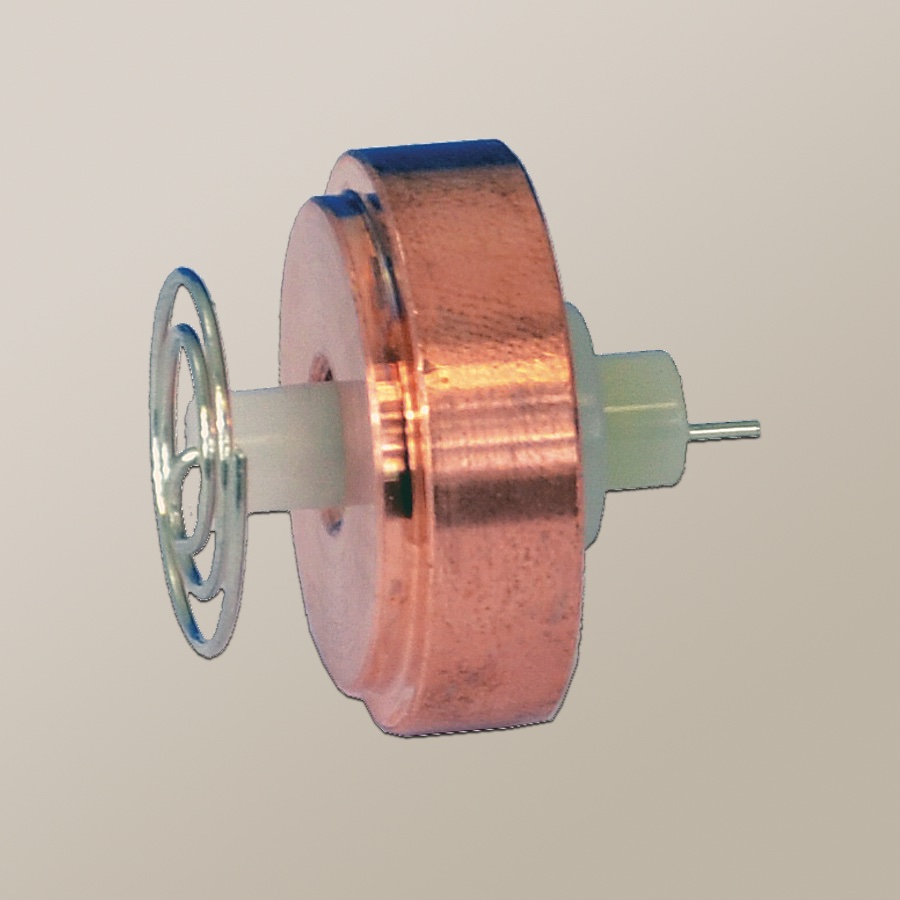

CELLA AMPEROMETRICA

Cella Amperometrica Aperta per le misurazione del Cloro Libero, scala di misura 0-10 mg/l.

POMPA DOSATRICE

Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici. Per massimizzare la compatibilità chimica con l'ipoclorito e con l'acido, tutte le parti idrauliche sono realizzate in PVDF. In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar. Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).
