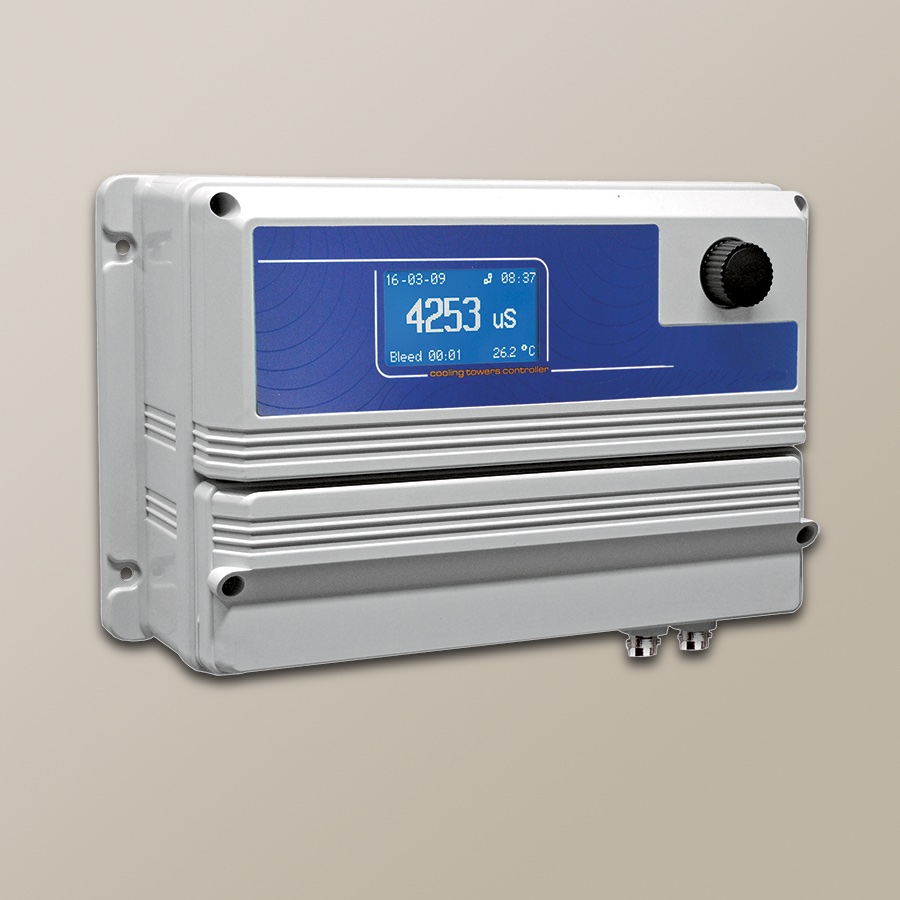

TWR-M1
REGOLAZIONE PER TORRI EVAPORATIVE

  • Il sistema consente una gestione avanzata dei circuiti di raffreddamento, andando a misurare la temperatura e la conducibilità del circuito; quest'ultimo parametro può essere misurato tramite apposito elettrodo conduttivo oppure induttivo.
    Tramite pompe dosatrici il sistema consente il dosaggio alternato di due biocidi, di due pre-biocidi, di un inibitore di corrosione e di un biodisperdente, oltre al controllo di tutte le fasi scarico e reintegro acqua.
    Il sistema consente di azionare automaticamente una valvola di scarico in base alla conducibilità misurata.
    L'utente potrà definire i SET POINT di attivazione e disattivazione delle uscite che permettono di attivare e disattivare le pompe dosatrici oppure le elettrovalvole collegate.

FUNZIONAMENTO

    Il sistema consente la gestione avanzata di una torre evaporativa, permettendo:

      MISURAZIONE
      CONDUCIBILITA' La misurazione, tramite elettrodo conduttivo oppure induttivo della conducibilità del circuito di raffreddamento
      TEMPERATURA La misurazione della temperatura del circuito di raffreddamento

      DOSAGGIO
      INIBITORE Il dosaggio, tramite una pompa dosatrice, di un inibitore di corrosione, ossia di un composto chimico che, aggiunto all’acqua, diminuisce il fattore di corrosione di un metallo.
      In una torre di raffreddamento previene il deterioramento delle tubature dell’acqua di ricircolo, mantenendo l’impianto efficiente.
      BIOCIDA 1 e BIOCIDA 2 Il dosaggio, tramite due pompe dosatrici di due biocidi diversi ( ad esempio Cloro e Bromo ), per evitare che i microrganisimi si abituino allo stesso prodotto chimico.
      Tramite ulteriori pompe dosatrici è possibile dosare anche due pre-biocidi, ossia due attivatori del biocida.
      E' anche possibile effettuare uno scarico di acqua prima di dosare il biocida, per accrescerne l'efficacia.
      BIODISPERDENTE Il dosaggio, tramite due pompe dosatrici di un biodisperdente, una combinazione di tensioattivi in grado di rimuovere biofilm dalle superfici di scambio termico.
      Il prodotto facilita la penetrazione dei biocidi nel materiale organico depositato facilitando la pulizia delle superfici di scambio termico ripristinandone l’efficienza.

      CONTROLLO
      FLUSSO Il sistema è dotato di controllo di flusso del circuito di raffreddamento, in modo tale da dosare i prodotti chimici solo quando la pompa di circolazione è attiva.
      SCARICO Il sistema permette di controllare l'apertura di una valvola motorizzata in grado di scaricare acqua dal circuito di raffreddamento ( BLOW-DOWN ); potrà essere impostato un valore di conducibilità raggiunto il quale il sistema aprirà lo scarico, che potrà rimanere aperto fino al raggiungimento di un valore di conducibilità impostato oppure per un intervallo di tempo stabilito.
      Qualora il momento dello scarico fosse concomitante con il dosaggio di biocida, il sistema attende un tempo pre-impostato ( LOCKOUT )prima di scaricare acqua, in modo tale da non sprecare prodotto chimico.
      Utilizzando un contatore lancia impulsi installato sulla tubazione di scarico, il sistema tiene conto della quantità di acqua scaricata.
      REINTEGRO Tramite un contatore lancia impulsi il sistema misura e tiene traccia della quantità di acqua reintegrata nel circuito.


TELECONTROLLO

  • Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS
All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi
All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB
All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS
All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.


mA
All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.


USB LOG
All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.
