STAZIONI
DI DOSAGGIO

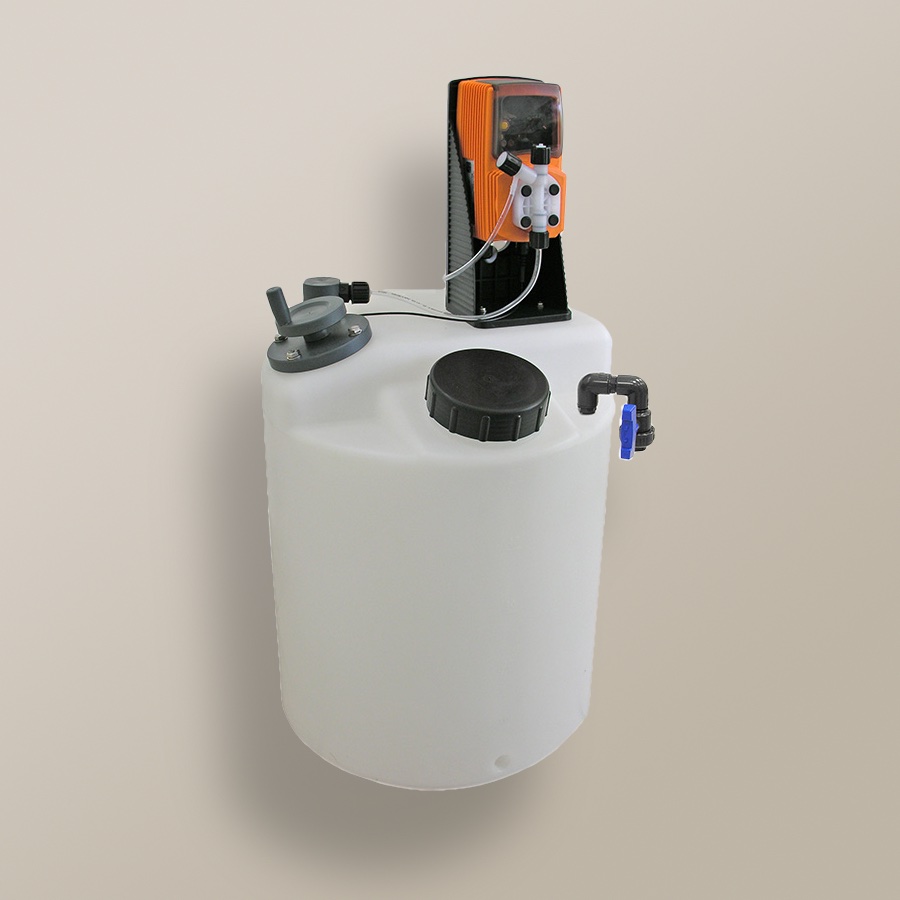

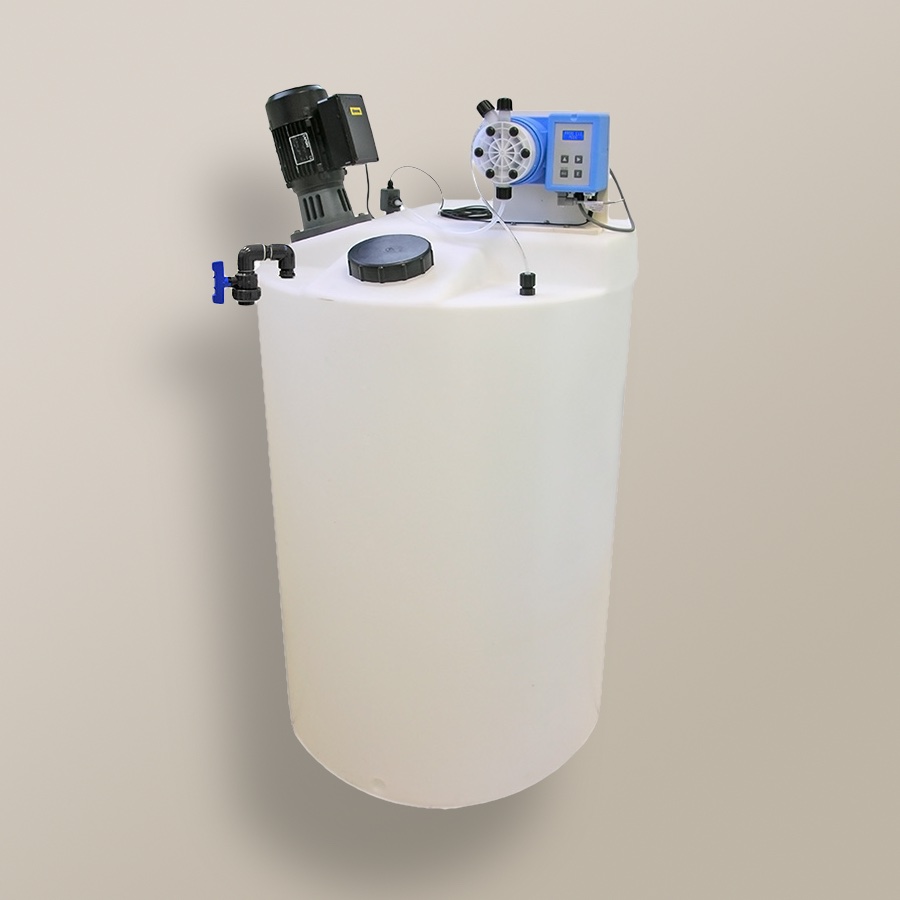

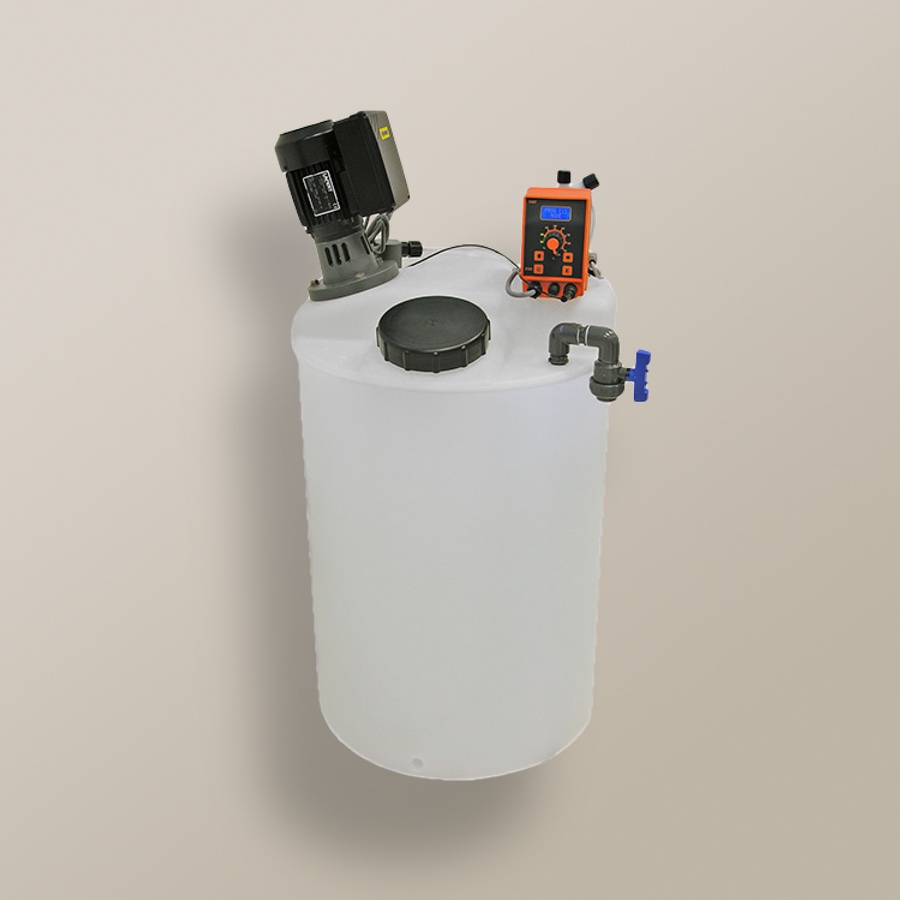

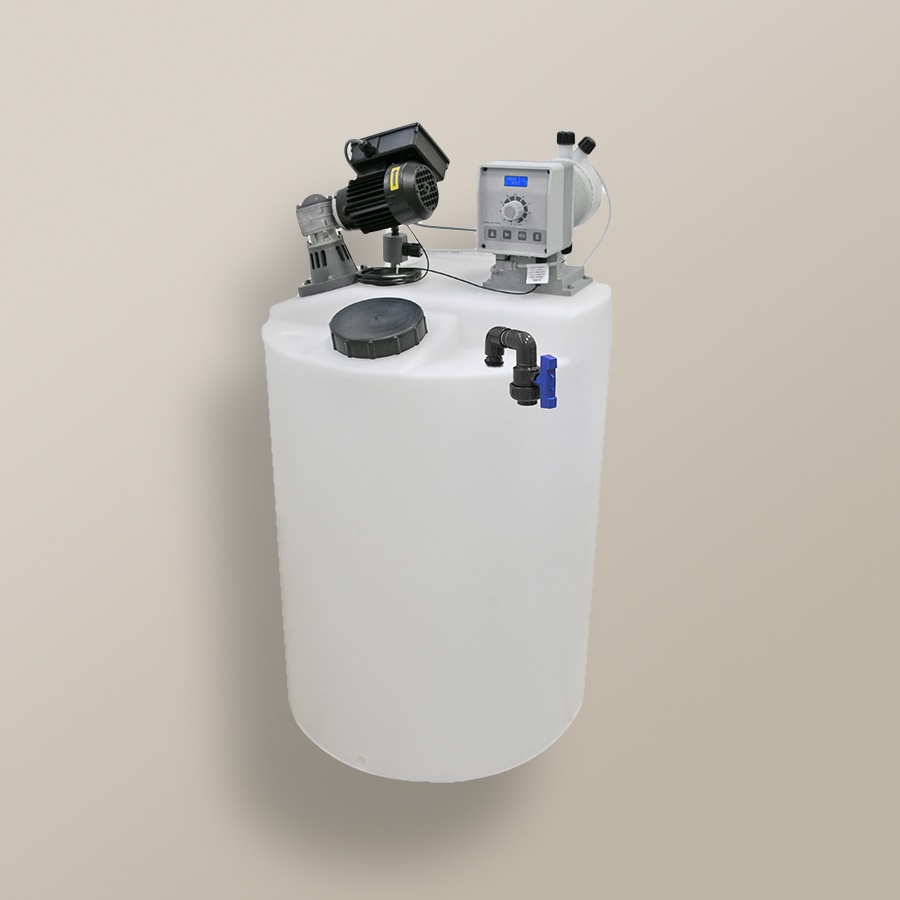

  • Le stazioni di dosaggio provvedono al dosaggio di Biossido di Cloro.
    Rappresentano il sistema di dosaggio più semplice e di minore ingombro, in quanto tutti i componenti sono preinstallati direttamente sul contenitore di stoccaggio.
    Per la protezione delle tubazioni dal forte potere ossidante del Biossido di Cloro, potrà essere previsto il dosaggio di un attivatore e di una sostanza filmante.



  • IMPIEGO
    CIVILE Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.
    SANITARIO Nel trattamento dei circuiti di acqua sanitaria.
    INDUSTRIALE Nel trattamento delle acque di processo industriali.
    REFLUE Nel trattamento delle acque reflue, sia civili che industriali.
    DOSAGGIO
    COSTANTE La pompa dosa con frequenza e volume delle iniezioni impostabile, con dosaggio attivato da un timer integrato nella pompa oppure da un contatto esterno di marcia / arresto
    VOLUMETRICO La pompa dosa prodotto in base al volume di acqua trattata, misurato tramite un contatore lancia impulsi
    PROPORZIONALE La pompa dosa una quantità di prodotto proporzionale ad un segnale esterno, che potrà essere:



  COMPOSIZIONE

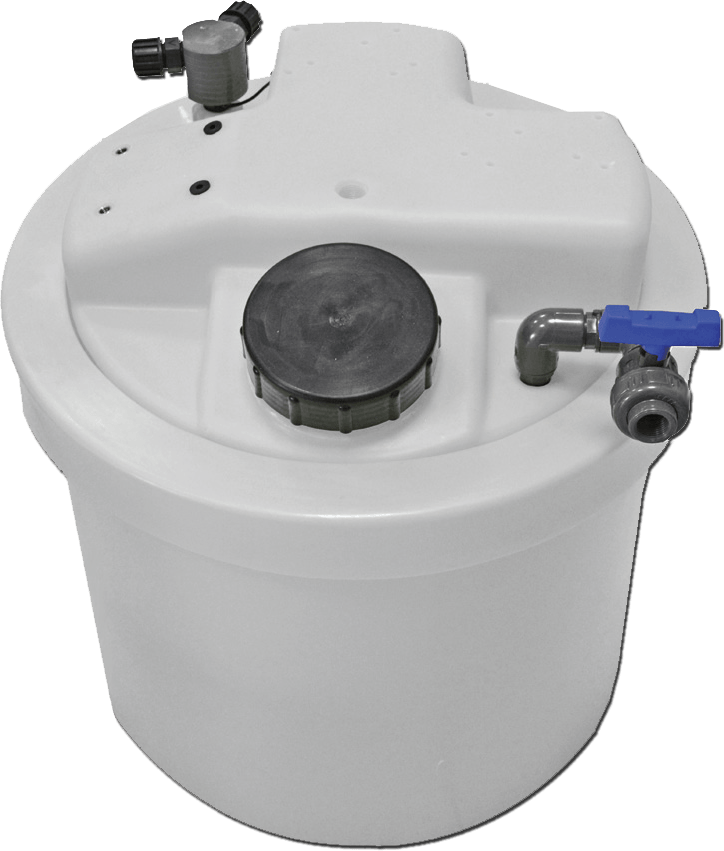

CONTENITORE
contenitore stoccaggio prodotti chimici
Di forma cilindrica verticale, autportante a fondo piano, realizzato in PE.
Disponibile in varie capacità, da 120 a 1.000 lt.
E' dotato di indicatore visivo di livello, di boccaporto di carico filettato ed è predisposto per l'installazione di un rubinetto di carico, di uno di scarico, di valvola di sfiato, di una o due pompe dosatrici, di un agitatore e di una lancia di aspirazione.
Possono essere completati con vasche di sicurezza.

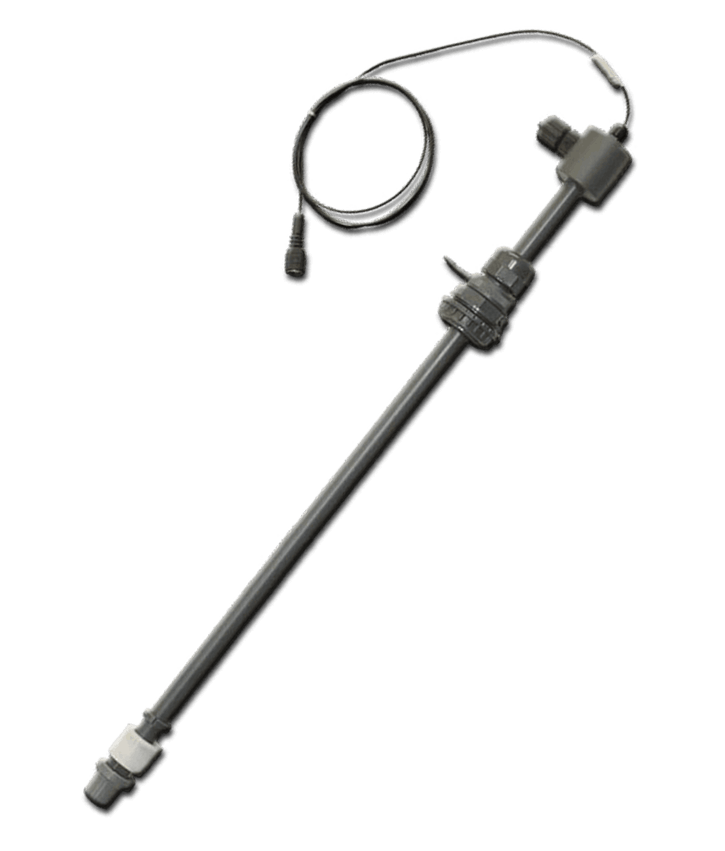

LANCIA DI ASPIRAZIONE
lancia di aspirazione
Le lance di aspirazione sono inserite all'interno del contenitore di stoccaggio Biossido di Cloro e sono dotata di filtro di fondo e sonda di livello, che consente di arrestare il dosaggio in caso di esaurimento del prodotto.
L'utilizzo della Lancia di Aspirazione consente di mantenere sigillato il contenitore, evitando la fuoriuscita di vapori e la contaminazione della soluzione.

POMPA DOSATRICE
pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF
Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici.
Per massimizzare la compatibilità chimica con il Biossido di Cloro, tutte le parti idrauliche sono realizzate in PVDF.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

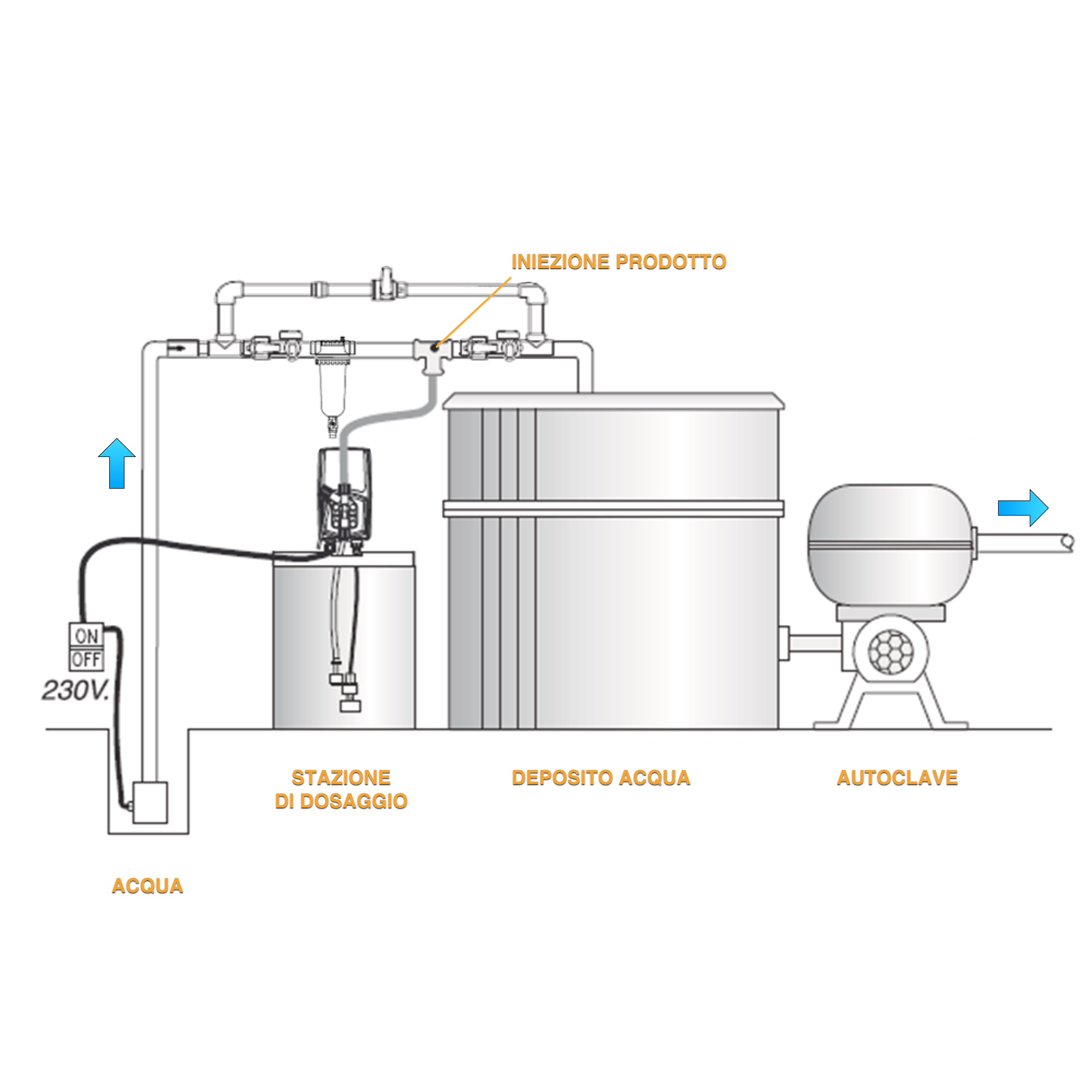

Schema dosaggio ipoclorito cloro
  OPTIONAL
CONTATORE
LANCIA IMPULSI
contatore lancia impulsi

SENSORE
DI FLUSSO
sensore di flusso

MISCELATORE
STATICO
miscelatore statico

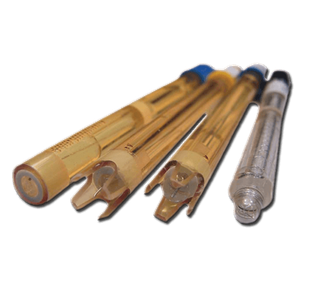

ELETTRODO
REDOX (ORP)
Elettrodo Redox ( ORP )

SOPPRESSORE
DI IMPULSI
soppressore di impulsi

VALVOLA
MULTIFUNZIONE
valvola multifunzione antisifone sicurezza pressione scarico

LANCIA
DI INIEZIONE
lancia di iniezione per condotte pressurizzate
