SDM-TRC

TRACCIANTI

Permette di misurare e monitorare 24 ore su 24 i ppb ( parti per miliardo ) di traccianti ( coloranti ﬂuorescenti ) presenti nei sistemi idrici industriali.

FUNZIONAMENTO

Per la misurazione della quantità di traccianti ( coloranti fluorescenti ) presenti in acqua, il sistema utilizza un Fluorimetro che coniuga alta affidabilità e massime prestazioni con una minima manutenzione.
Il fluorimetro permette la misurazione continuativa di una quantità massima di traccianti di 300 ppb ( parti per miliardo ) con una precisione di meno di 1 ppb.
La sonda dovrà essere messa in contatto con l’acqua da analizzare utilizzando un porta elettrodo in linea.

Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici, oppure di elettrovalvole o di qualsiasi altro apparecchio che necessiti di essere azionato in base alla quantità di tracciati misurata.

IMPIEGO
INDUSTRIALE	Nel trattamento delle acque di processo industriali.

SCALA DI MISURAZIONE
TRACCIANTI	0 - 300 ppb		RISOLUZIONE	<1 ppb

CARATTERISTICHE
MISURAZIONE	Ottica

POSIZIONAMENTO ELETTRODI	In linea

TELECONTROLLO

Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS

All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi

All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB

All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS

All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.

All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.

USB LOG

All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

COMPOSIZIONE

SDM-TRC

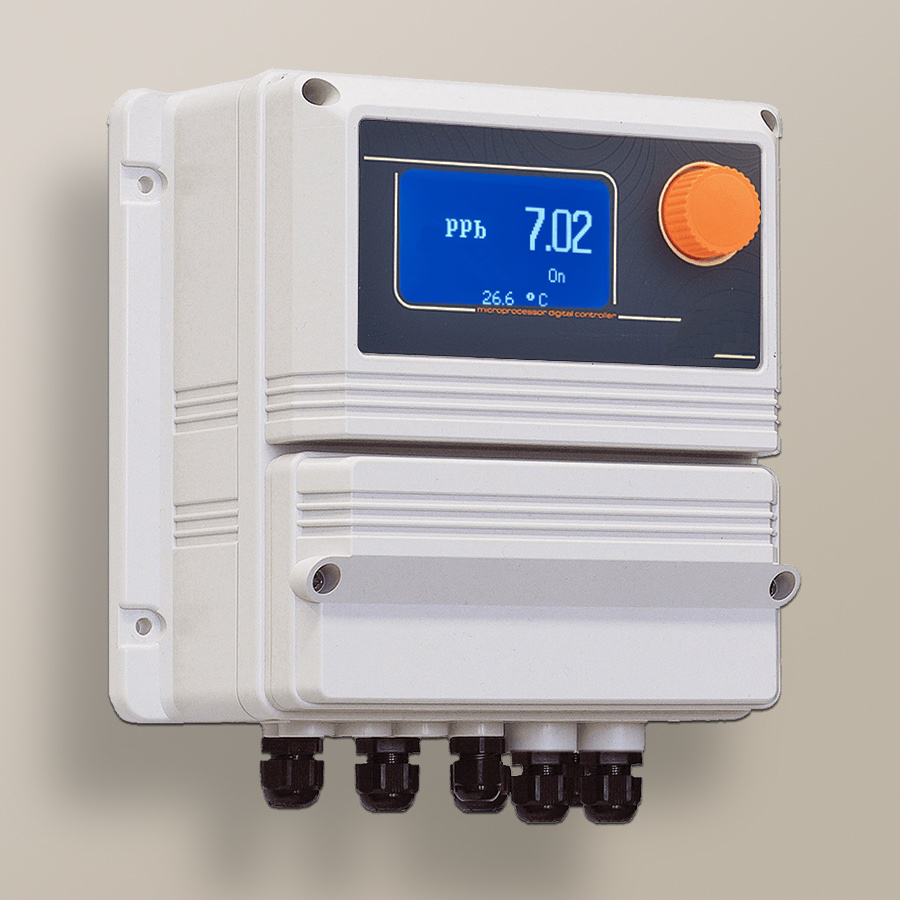

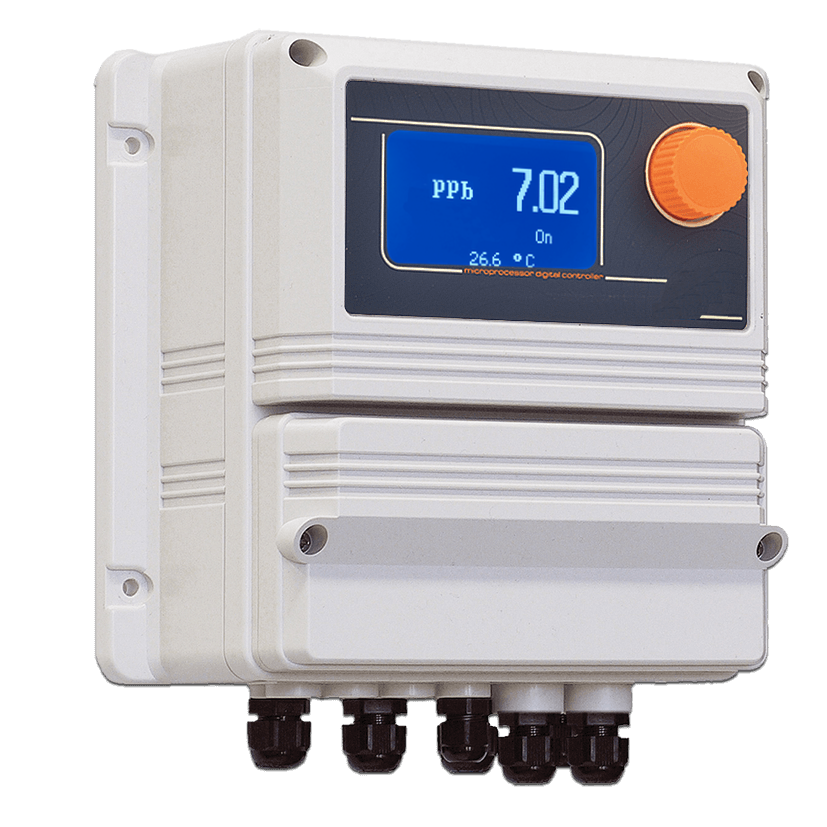

Strumento di controllo per il monitoraggio dei traccianti. Lo strumento registra i valori di Traccianti misurati da apposita fluorimetro ed attiva, in base al SET POINT impostato, un'elettrovalvola, una pompa dosatrice oppure un allarme.

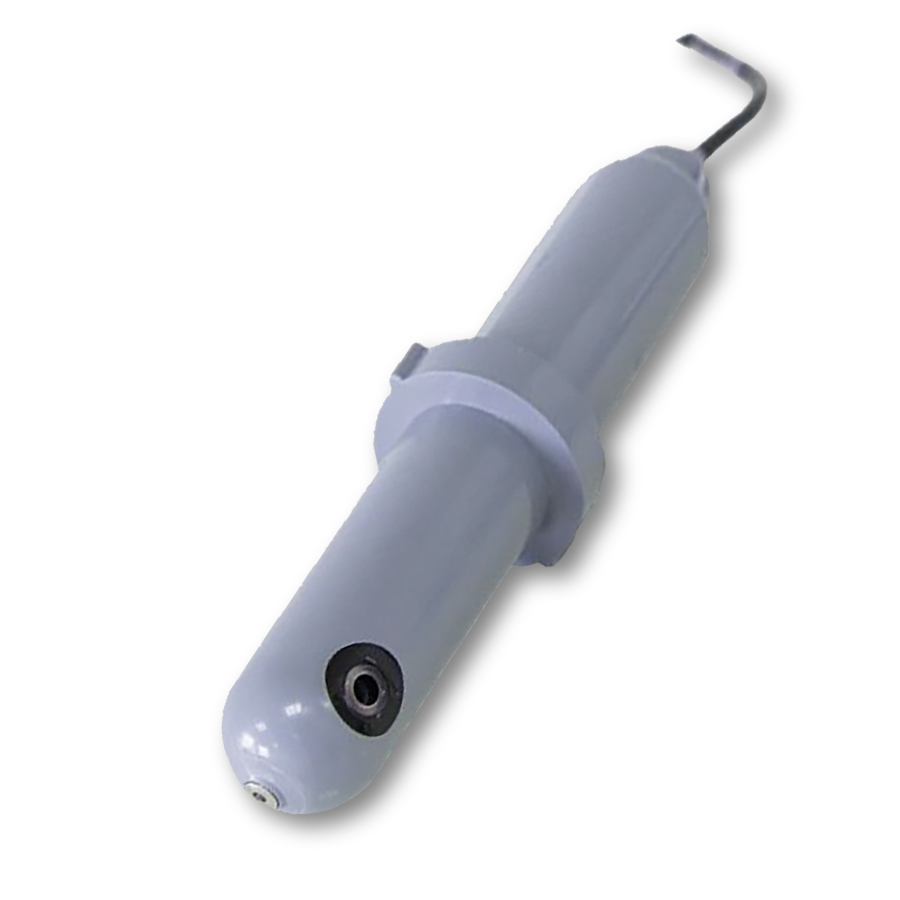

FLUORIMETRO TRACCIANTI

Sonda per la misurazione dei traccianti

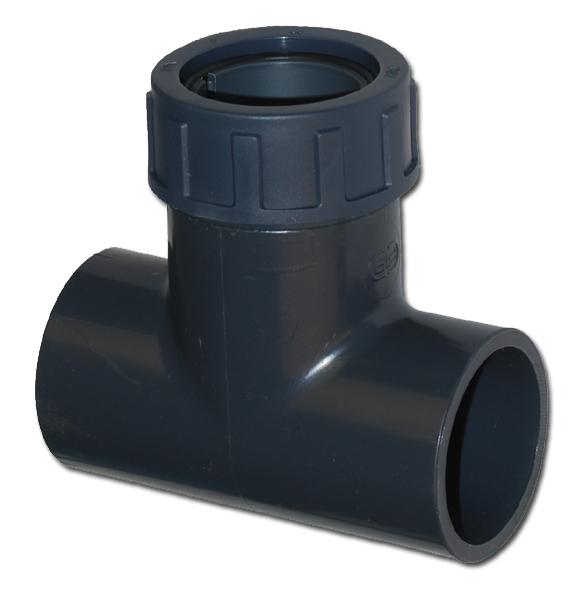

PORTA ELETTRODO IN LINEA

Porta elettrodo in linea.

OPTIONAL

CONTENITORE

SENSORE
DI FLUSSO

MISCELATORE
STATICO

SOPPRESSORE
DI IMPULSI

LANCIA
DI INIEZIONE

POMPE DOSATRICI

VALVOLA
MULTIFUNZIONE

ELETTROVALVOLA
