SDM-BIOX

BIOSSIDO DI CLORO

Permette di misurare i mg/l di Biossido di Cloro presente in acqua.
La misurazione avviene tramite una cella amperometrica dotata di membrana selettiva del Biossido di Cloro; tale membrana esclude dalla misurazione tutte le sostanze chimiche che potrebbero alterare la misurazione, consentendo la misurazione del solo Biossido di Cloro.
La cella amperometrica è dotata di compensazione automatica della Temperatura, in modo tale da avere una misurazione quanto più precisa possibile ed è disponibile anche in versione con autopulizia.
Sarà possibile definire il valore di Biossido di Cloro che dovrà essere presente in acqua ( SET POINT ) ed il sistema SDM-BIOX, tramite una pompa dosatrice, immetterà in acqua una quantità di Biossido di Cloro proporzionale al valore di Biossido di Cloro misurato, fino al raggiungimento del SET POINT desiderato.

FUNZIONAMENTO

Per la misurazione del valore di Biossido di Cloro presente in acqua, il sistema utilizza una Cella Amperometrica chiusa, dotata cioè di una membrana selettiva, che evita il contatto degli elettrodi con sostanze chimiche che potrebbero alterare la misurazione del Biossido di Cloro.
La cella è costituita da una parte elettronica, che si occupa della conversione del segnale e della compensazione automatica della Temperatura e da una parta galvanica, a contatto con l'acqua da analizzare.
La cella permette la misurazione di Biossido di Cloro fino a 20 mg/l con una precisione di 0.001 mg/l.
La cella è disponibile anche senza in versione senza membrana, resistente a temperature fino a 70°C e dotata di un sistema di autopulizia.

La cella amperometrica dovrà essere messa in contatto con l’acqua da analizzare utilizzando un porta elettrodo a deflusso.

Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici che immetteranno il Biossido di Cloro direttamente nel serbatoio di stoccaggio dell’acqua oppure nella tubazione.
Secondo necessità, potranno essere previste ulteriori pompe per il dosaggio di attivatori e di sostanze protettive per le tubazioni ( filmanti ).

La cella amperometrica monitorerà costantemente l’acqua e comanderà l’aggiunta di Biossido di Cloro fintanto che in acqua non sarà rilevato il quantitativo di Biossido di Cloro impostato, chiamato SET POINT.
Non appena verrà consumata acqua, la nuova acqua addotta nel serbatoio di stoccaggio, carica di organismi patogeni, entrerà in contatto con il Biossido di Cloro, verrà disinfettata e, nel contempo, la pompa dosatrice aggiungerà ulteriore Biossido di Cloro per ripristinare il SET POINT impostato.
Collegando un Contatore Lancia Impulsi al sistema SDM-BIOX, potrà essere realizzato un dosaggio proporzionale al valore di Biossido di Cloro misurato ed al volume di acqua effettivamente trattato.
Il sistema potrà comandare, inoltre, elettrovalvole o qualsiasi altro apparecchio che debba essere azionato in base al valore di Biossido di Cloro misurato.

IMPIEGO
CIVILE	Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.

SANITARIO	Nel trattamento dei circuiti di acqua sanitaria.

INDUSTRIALE	Nel trattamento delle acque di processo industriali.

REFLUE	Nel trattamento delle acque reflue.

SCALA DI MISURAZIONE
BIOSSIDO DI CLORO	0 - 0,5 mg/l	RISOLUZIONE	0.001 mg/l

	0 - 2 mg/l		0.001 mg/l

	0 - 20 mg/l		0.01 mg/l

TEMPERATURA	0 - 100°C		0.1°C

CARATTERISTICHE
MISURAZIONE	Amperometrica con membrana

COMPENSAZIONE	Temperatura

AUTOPULIZIA	Optional

POSIZIONAMENTO ELETTRODI	By-pass

TELECONTROLLO

Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS

All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi

All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB

All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS

All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.

All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.

USB LOG

All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

COMPOSIZIONE

SDM-BIOX

Strumento di controllo per la misurazione e la regolazione del Biossido di Cloro. Lo strumento registra i valori di Biossido di Cloro misurati da apposita Cella Amperometrica ed attiva una pompa dosatrice che immetterà la quantità di Biossido di Cloro necessaria a raggiungere il SET POINT impostato.
In alternativa è possibile utilizzare strumenti per installazione in quadro elettrico.

CELLA AMPEROMETRICA

Cella Amperometrica Chiusa per le misurazione del Biossido di Cloro, dotata di compensazione automatica della Temperatura.
In alternativa sono disponibili celle amperometriche chiuse per acqua calda fino a 70°C e con sistema di autopulizia.

POMPA DOSATRICE

pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF

Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici. Per massimizzare la compatibilità chimica con il Biossido di Cloro, tutte le parti idrauliche sono realizzate in PVDF.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

PORTA ELETTRODO A DEFLUSSO

Porta elettrodo a deflusso realizzato in PMMA e dotata di regolazione della portata e di sensore di prossimità.

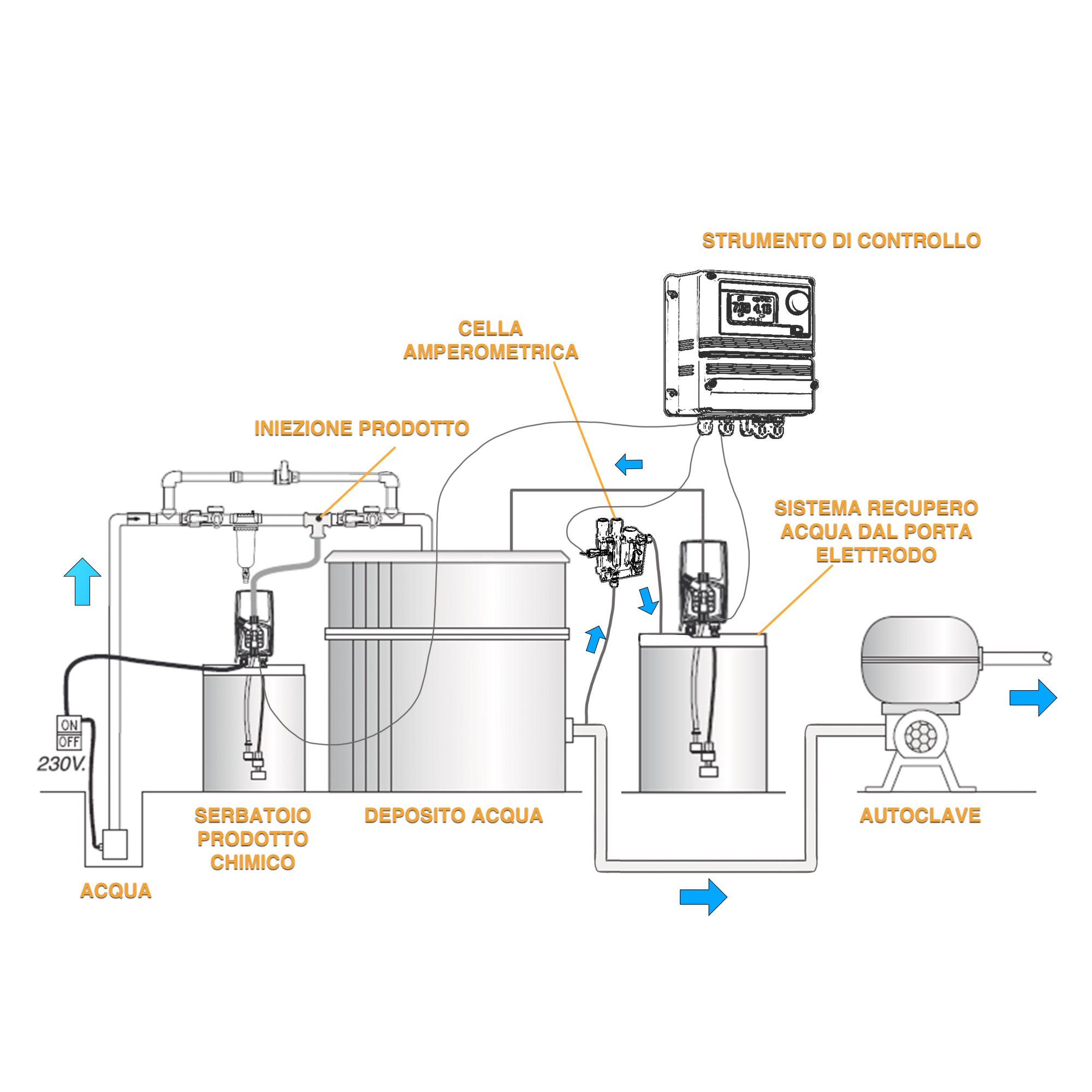

Schema disinfezione acque con biossido di cloro amperometrico circuito chiuso

OPTIONAL

CONTENITORE

SENSORE
DI FLUSSO

MISCELATORE
STATICO

SOPPRESSORE
DI IMPULSI

LANCIA
DI INIEZIONE

VALVOLA
MULTIFUNZIONE

ELETTROVALVOLA
