SDM-Rh

REDOX ( ORP )

Permette di misurare il Potenziale Redox, espresso in mV, dell'acqua da disinfettare.
La misurazione Redox si basa sul principio secondo il quale all'aumentare della contaminazione batterica, il potenziale Redox dell'acqua diminuisce ed è necessario, pertanto, aggiungere ipoclorito per ripristinare il valore di Cloro Libero desiderato.
La misurazione Redox, tuttavia, non tiene conto delle eventuali variazioni del pH dell'acqua o della presenza in acqua di sostanze chimiche, due parametri che possono alterare la misurazione.
Per ovviare a tale inconvenienti sarà possibile utilizzare sistemi Cloro Calcolato oppure Amperometrici. Sarà possibile definire il valore di potenziale Redox che dovrà essere presente in acqua ( SET POINT ), ad esempio 450 mV, ed il sistema SDM-Rh, tramite una pompa dosatrice, immetterà in acqua una quantità di ipoclorito proporzionale al Potenziale Redox misurato, fino al raggiungimento del SET POINT desiderato.

FUNZIONAMENTO

Per la misurazione del potenziale Redox ( ORP ) dell'acqua e del corrispondente valore di Cloro Libero, il sistema utilizza un elettrodo Redox ( ORP ) ad alta sensibilità ed ad alta linearità, specificatamente creato per la rilevazione delle basse concentrazioni di Cloro Libero presenti nelle acqua potabili.

Il sistema SDM-Rh consente un posizionamento molto versatile dell'elettrodo che dovrà essere messo in contatto con l’acqua da analizzare utilizzando un porta elettrodo a deflusso oppure, tramite un porta elettrodo ad immersione, potrà essere inserito direttamente in un serbatoio di acqua oppure potrà essere installato in linea sulla tubazione di acqua da analizzare.

Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici che immetteranno l’ipoclorito direttamente nel serbatoio di stoccaggio dell’acqua.
Affinché il cloro abbia il tempo di disinfettare l’acqua, dovrà essere garantito un tempo di contatto compatibile con il tipo di organismo patogeno presente in acqua e comunque non inferiore a 30 minuti.
L'elettrodo monitorerà costantemente l’acqua e comanderà l’aggiunta di cloro fintanto che in acqua non sarà rilevato il potenziale Redox ( ORP ) impostato, chiamato SET POINT.
Non appena verrà consumata acqua, la nuova acqua addotta nel serbatoio di stoccaggio, carica di organismi patogeni, entrerà in contatto con il Cloro Libero, verrà disinfettata e, nel contempo, la pompa dosatrice aggiungerà ulteriore cloro per ripristinare il valore di potenziale Redox ( ORP ) impostato.
Collegando un Contatore Lancia Impulsi al sistema SDM-Rh, potrà essere realizzato un dosaggio proporzionale al potenziale Redox ( ORP ) misurato ed al volume di acqua effettivamente trattato.
Il sistema potrà comandare, inoltre, elettrovalvole o qualsiasi altro apparecchio che debba essere azionato in base al valore Redox ( ORP ) misurato.

IMPIEGO
CIVILE	Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.

SANITARIO	Nel trattamento dei circuiti di acqua sanitaria.

INDUSTRIALE	Nel trattamento delle acque di processo industriali.

REFLUE	Nel trattamento delle acque reflue, sia civili che industriali.

SCALA DI MISURAZIONE
REDOX ( ORP )	-1.500 - +1.500 mV	RISOLUZIONE	0.01 mV

TEMPERATURA	0 - 100°C		0.1°C

CARATTERISTICHE
MISURAZIONE	Redox ( ORP )

COMPENSAZIONE	-

AUTOPULIZIA	Optional

POSIZIONAMENTO ELETTRODI	By-pass	Linea	Immersione

TELECONTROLLO

Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS

All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi

All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB

All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS

All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.

All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.

USB LOG

All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

COMPOSIZIONE

SDM-Rh

Strumento di controllo per la misurazione e la regolazione del Poteziale Redox ( ORP ). Lo strumento registra i mV del Potenziale Redox misurato da apposito elettrodo ed attiva una pompa dosatrice che immetterà la quantità di prodotto necessaria a raggiungere il SET POINT impostato.
In alternativa è possibile utilizzare strumenti per installazione in quadro elettrico.

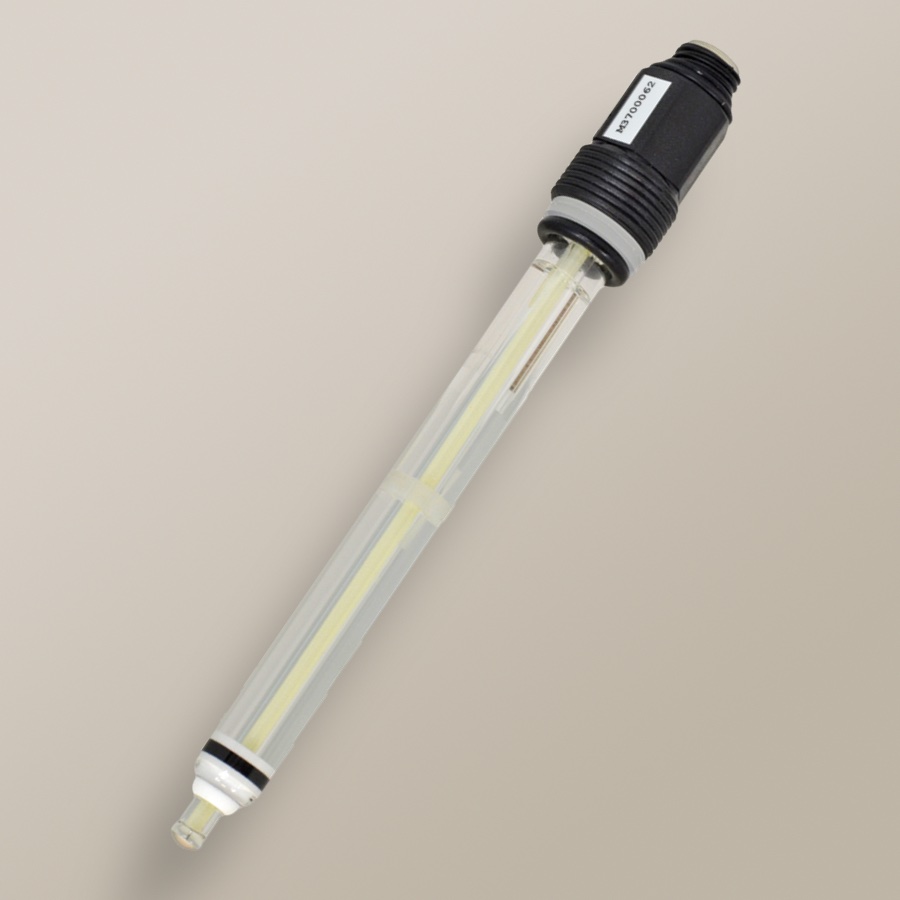

ELETTRODO REDOX

Elettrodo Redox ( ORP ), disponibile anche con misurazione ad alta sensibilità ed alta linearità, specificatamente realizzato per rilevare le bassissime concentrazioni di cloro libero tipiche delle acque potabili.

POMPA DOSATRICE

pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF

Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici.
In base alla sostanza chimica utilizzata, le parti idrauliche sono realizzate in PVDF oppure PP.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

PORTA ELETTRODI

porta elettrodo ad immersione con autopulizia PECAP

Sono utilizzati per mettere in contatto gli elettrodi con l'acqua da analizzare; in base al tipo di impianto ed alle esigente dell'utente, sarà possibile utilizzare un porta elettrodo a deflusso posto in by-pass, oppure un porta elettrodo in linea inserito sulla tubazione di acqua oppure un porta elettrodo ad immersione, che consente l'immersione degli elettrodi nell'acqua da analizzare e la possibilità di autopulizia degli elettrodi stessi.

Schema disinfezione acque con cloro ipoclorito Redox

OPTIONAL

CONTENITORE

SENSORE
DI FLUSSO

MISCELATORE
STATICO

SOPPRESSORE
DI IMPULSI

LANCIA
DI INIEZIONE

VALVOLA
MULTIFUNZIONE

ELETTROVALVOLA
