SDM-M10

MULTIPARAMETRO

Permette di combinare in un unico apparecchio la misurazione e la regolazione di 6 parametri liberamente combinabili tra:

CLORO LIBERO		CLORO CALCOLATO

CLORO TOTALE		CLORO COMBINATO

PEROSSIDO DI IDROGENO		BIOSSIDO DI CLORO

CLORITI		ACIDO PERACETICO

BROMO		REDOX ( ORP )

TORBIDITA'		pH

OSSIGENO DISCIOLTO		CONDUCIBILITA'

OZONO		TRACCIANTI

LIVELLO LASER		INGRESSI mA

TEMPERATURA

Oltre al normale monitoraggio del livello minimo dei contenitori di stoccaggio del prodotto chimico dosato, può monitorare anche il livello laser del liquido stoccato nei contenitori, così da avere una misurazione in tempo reale del livello e del consumo dei chemicals.
Il sistema integra, inoltre, la misurazione e la compensazione della temperatura.

SDM-M10 permette di comandare fino a 16 pompe dosatrici, con funzionamento proporzionale, ON / OFF, PWM oppure temporizzato.
Collegando fino a due contatori lancia impulsi, l'SDM-M10 potrà fungere da misuratore di portata per carico e scarico acqua.
Tutto il sistema è gestibile tramite il display touchscreen integrato.

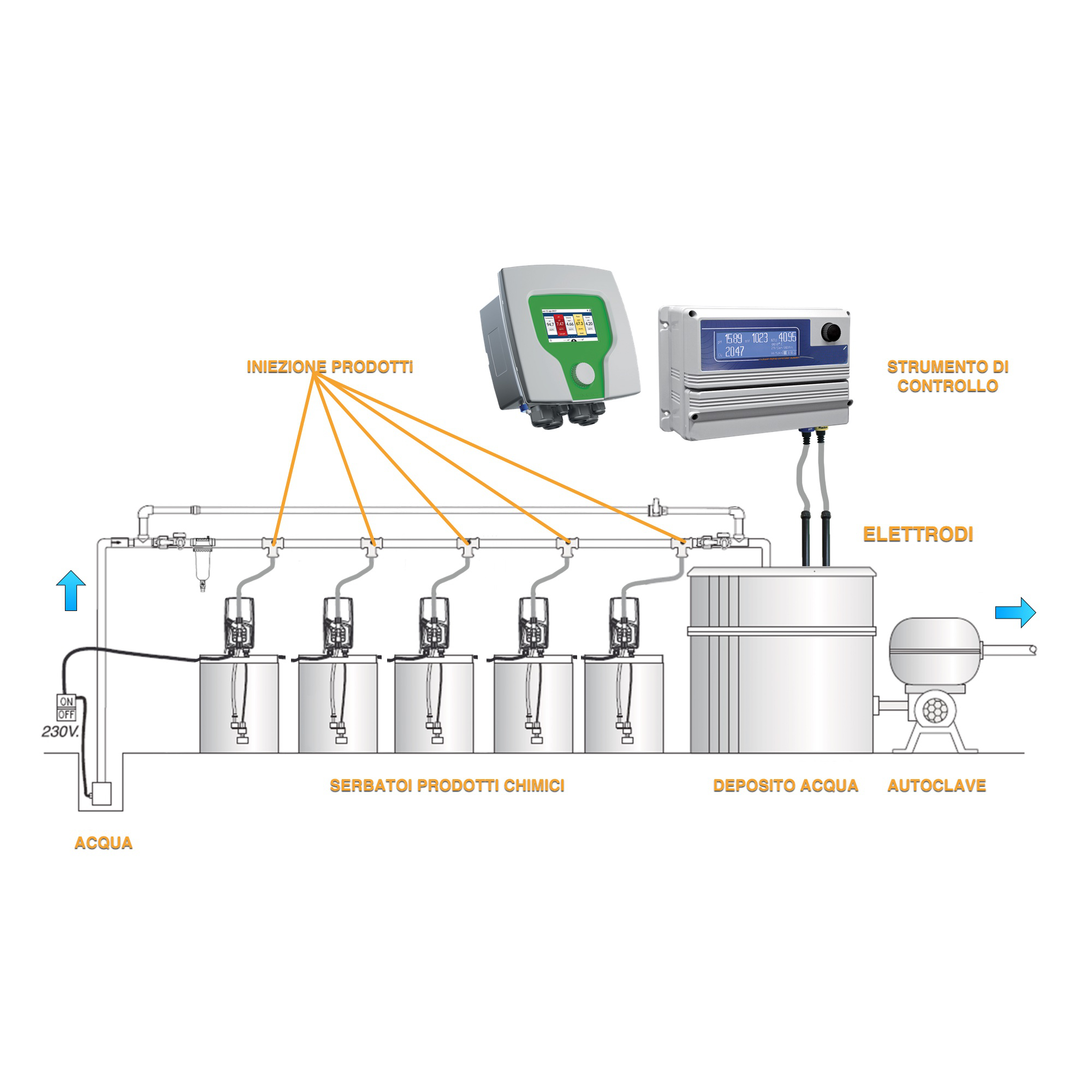

FUNZIONAMENTO

Per la misurazione dei parametri chimici prescelti, il sistema utilizza appositi elettrodi e sonde specificatamente realizzati per offrire le migliori prestazioni.

Gli elettrodi e le sonde dovranno essere messi in contatto con l’acqua da analizzare utilizzando porta elettrodi a deflusso, in linea oppure ad immersione.

Lo strumento di controllo comanderà l’attivazione di una o più pompe dosatrici, elettrovalvole od altra apparecchiatura che necessiti di essere attivata in base ad un valore misurato ( SET POINT ).

IMPIEGO
CIVILE	Nel trattamento delle acque grezze provenienti da pozzi o sorgenti, sia privati che di acquedotti pubblici.

SANITARIO	Nel trattamento dei circuiti di acqua sanitaria.

INDUSTRIALE	Nel trattamento delle acque di processo industriali.

REFLUE	Nel trattamento delle acque reflue.

PISCINE	Nel trattamento delle acque di piscina

TELECONTROLLO

Il sistema SDM-AP è telecontrollabile bidirezionalmente ( sia in lettura che in scrittura ) da remoto; in base all’interfaccia di telecontrollo utilizzata, potrete visualizzare e modificare ogni parametro dello strumento tramite un portale WEB raggiungibile da PC/MAC, Tablet e Smartphone oppure tramite un vostro PLC.

GSM / GPRS

All'interno dello strumento di regolazione viene inserito un modem GSM / GPRS che, mediante SIM CARD, permette il telecontrollo bidirezionale del sistema.
Utilizzando questo hardware di telecontrollo lo strumento potrà inviare SMS ed eMail all'attivazione di un allarme e permetterà di telecontrollare bidirezionalmente il sistema anche in zone prive di linea telefonica fissa.

ETHERNET / Wi-Fi

All'interno dello strumento di regolazione vengono inserite un'interfaccia Ethernet oppure Wi-Fi, che permetteranno di integrare lo strumento all'interno di una rete pre-esistente.
Utilizzando questo hardware di telecontrollo, lo strumento potrà inviare eMail all'attivazione di un allarme; sarà dotato di un proprio indirizzo IP e sarà possibile telecontrallare bidirezionalmente il sistema laddove fosse presente una connessione ADSL.

USB

All'interno dello strumento di regolazione viene inserita un'interfaccia USB che consente il collegamento dello strumento ad un PC. Tale collegamento consente di programmare e controllare lo strumento da remoto tramite PC.

MODBUS

All'interno dello strumento di regolazione viene inserita un'interfaccia di collegamento su standard industriale ModBus; utilizzando tale interfaccia, per telecontrollare il sistema non sarà necessario collegarsi al nostro portale WEB, ma potrete leggere e modificare ogni singolo parametro del sistema direttamente tramite il vostro PLC.

All'interno dello strumento di regolazione viene inserita un'uscita in corrente 0-4/20 mA proporzionale a ciascun canale monitorato. Sarà possibile inviare questa uscita ad un vostro sistema di telecontrollo pre-esistente, per monitorare il valore del parametro chimico misurato dallo strumento. La comunicazione avviene in maniera unidirezionale dallo strumento al vostro telecontrollo.

USB LOG

All'interno dello strumento di regolazione viene inserita un'interfaccia USB per scaricare su memoria USB esterna il LOG di funzionamento del sistema; i dati potranno essere analizzati su un computer per successive elaborazioni.

Per approfondire l'argomento visitate la sezione Telecontrollo del nostro sito internet.

COMPOSIZIONE

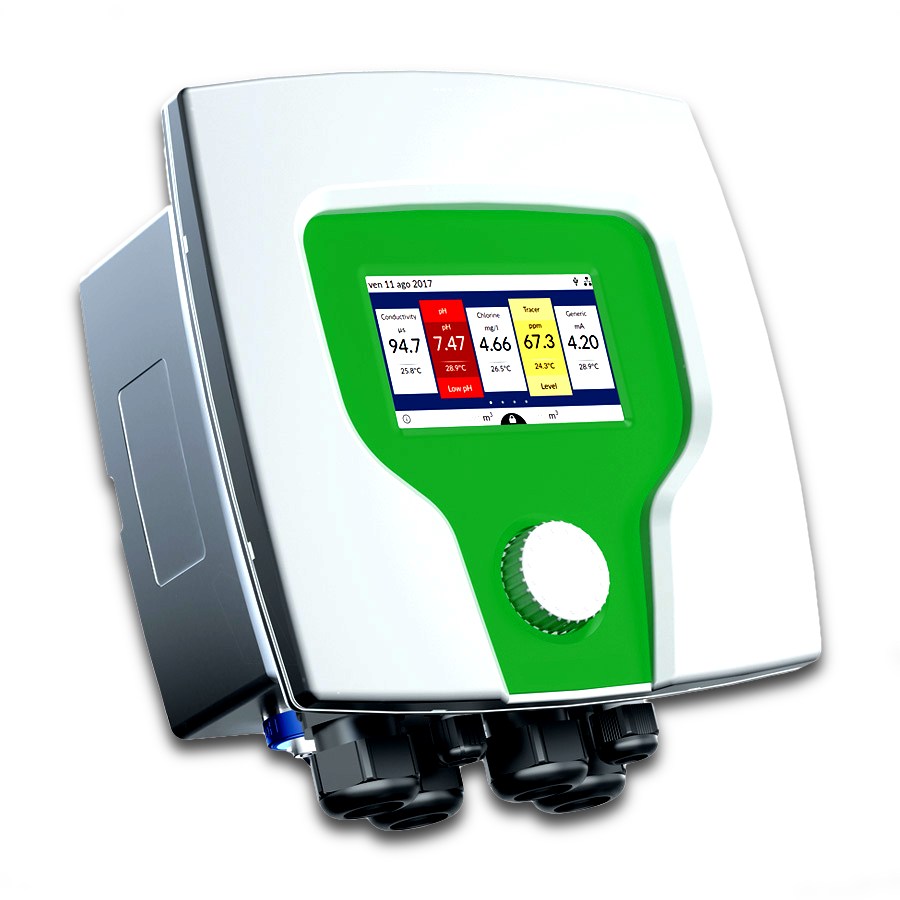

SDM-M10

Strumento di controllo a misura multipla per la regolazione di sei parametri chimici. Lo strumento registra i valori misurati da appositi elettrodi e sonde ed attiva una o più pompe dosatrici che immetteranno la quantità di prodotti necessari a raggiungere i SET POINT impostati.

SONDE ED ELETTRODI

Elettrodi e sonde per la rilevazione dei parametri chimici.

POMPA DOSATRICE

pompe dosatrici VMS MF, KMS MF, TMS MF, AMS MF

Pompe dosatrici con corpo realizzato in PPO rinforzato con fibra di vetro, che le rende inattaccabili da tutti gli agenti chimici. Per massimizzare la compatibilità chimica, tutte le parti idrauliche possono essere realizzate in PVDF, PP, INOX e PMMA.
In base ai volumi di acqua da trattare sarà possibile adottare pompe dosatrici con portate da 1 a 1.000 lt/h e con prevalenze fino a 100 bar.
Potranno essere previste ulteriori pompe dosatrici per il dosaggio di sostanze protettive per le tubazioni ( filmanti ).

PORTA ELETTRODI
